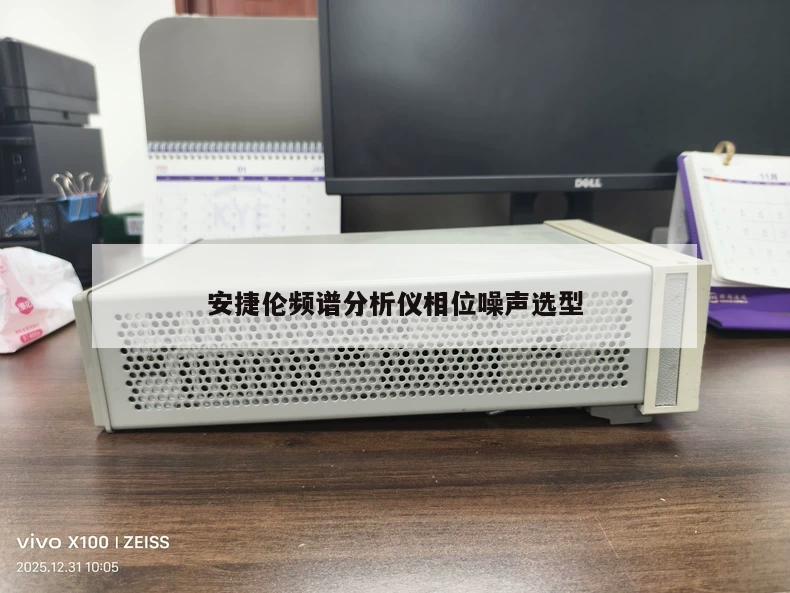

安捷伦频谱分析仪相位噪声选型

这篇文章给大家聊聊关于安捷伦频谱分析仪相位噪声选型，以及安捷伦频谱仪环境底噪rbw怎么设置对应的知识点，希望对各位有所帮助，不要忘了收藏本站哦。

• 1、频谱测相噪步骤
• 2、绝对或残余相位噪声的区别
• 3、怎么解读相位噪声的频谱图?
• 4、安捷伦频谱仪如何测量相位噪声?
• 5、相位噪声到底该如何测量?

频谱测相噪步骤

1、使用频谱仪测试相位噪声测量不需要按步骤完成，只需要注意以下事项：应尽量选用本底噪声低的分析仪，因为所测量的相位噪声下限取决于分析仪的本底噪声。

2、频谱分析仪测量相位噪声的核心步骤包括设备准备、参数配置、测量执行和结果分析四个关键环节 设备准备与连接仪器检查：确保频谱分析仪功能正常，其频率范围、动态范围和相位噪声本底指标需优于待测信号。推荐使用带专用相位噪声测量选件（如Keysight N9041B或Rohde & Schwarz FSWP）的型号。

3、测量操作操作步骤直接决定了数据的获取。先利用峰值搜索功能，让频谱仪标记并记录下载波峰值点的功率（Pc）。接着，在载波频率两侧的特定偏移频率处（例如10 Hz， 100 Hz， 1 kHz， 10 kHz， 100 kHz），测量该点的边带噪声功率（PSB）。

4、但请注意，由于网络分析仪并非专业的相位噪声测试仪器，因此其显示的相位噪声结果可能存在一定的误差或局限性。需要强调的是，虽然上述步骤描述了使用网络分析仪进行相位噪声测试的基本流程，但在实际应用中，相位噪声测试通常更推荐使用频谱分析仪或专用的相位噪声仪来进行，以获得更精确、更专业的测试结果。

5、相噪仪测得的相位噪声频谱积分后可以得到RJ的RMS值（σ_RJ）。结合其他测试（如用示波器测量DJ）或通过算法模型，即可估算出总抖动，进而生成表征信号质量的眼图。 操作步骤 连接设备使用低相位噪声的电缆，将相噪仪的参考输入端口连接到待测时钟源的输出端。

6、进一步地，时间抖动与相位噪声的关系可以从波动的量来理解，即确定了相位波动的量，也就确定了时间抖动。通过将各个频偏处的相位噪声求和并变换，可以得到时间抖动的数学表达式。

绝对或残余相位噪声的区别

1、绝对相位噪声与残余相位噪声的核心区别在于测量范围和噪声来源的包含性：绝对相位噪声是系统总相位噪声，包含外部噪声源；残余相位噪声是测试设备的加性噪声，排除了外部干扰，仅反映器件自身贡献。测量对象与范围绝对相位噪声的测量对象是整个系统或器件在运行过程中产生的总相位波动，其范围覆盖从信号输入到输出的完整链路。

2、对AM噪声抑制可高达40dB；相位相差0°时，输出结果仅有AM噪声。

3、噪声灵敏度 采用互相关方法，实现绝对和残余相位噪声测量的高准确度与精密度，尤其适合低噪声信号分析。

4、多径组合等方法提取；相位噪声可通过零（短、超短）基线站间单差结合历元间三次差分，或直接采用历元间三次差分的方法提取。具体介绍如下：伪距噪声提取方法历元间三次差分 原理：伪距一次差表示速度，二次差表示加速度，三次差表示加加速度。加加速度在短时间内变化很小，可近似为零，若非零则认为是噪声影响。

怎么解读相位噪声的频谱图?

1、本振稳定度与相位噪声幅度呈正比，分辨率带宽缩小10倍，相位噪声电平降低10 dB。相位噪声频谱的形状受分析仪设计和锁相环结构影响，通常在较窄的分辨率带宽下观察，以模糊滤波器响应曲线边缘。分析仪提供不同的本振稳定度模式，以优化相位噪声在不同测量环境下的表现。

2、频域表现及量化方式在频域中，相位噪声表现为载波信号的噪声边带。理想情况下，信号的功率集中在单一频率上，在频谱图上呈现为一条尖锐的谱线。但在现实中，由于相位噪声的影响，原本集中在单一频率的功率会扩散到偏离中心频率的单位带宽内。

3、相位噪声（Phase Noise） 是指振荡器输出信号中，由噪声引起的相位和频率的变化。相位噪声的直观理解当你正在听收音机时，如果音乐突然变得模糊不清，这往往就是相位噪声在作祟。为了更直观地理解相位噪声，可以想象一个场景：一艘船在水面上的波浪。

安捷伦频谱仪如何测量相位噪声?

测量噪声功率谱密度的核心步骤围绕频谱仪参数校准与计算，需注意RBW与功率的匹配关系。 准备工作 1 仪器预热：开机后至少预热30分钟，确保内部电路稳定。 2 设备连接：噪声源通过低损耗线缆接入频谱仪输入端，接口需旋紧防止接触不良。

先测量中心载波信号功率，再测量某一频偏处噪声功率，通过计算得出相位噪声值。

不论是使用分析仪的相位噪声选件还是频谱分析功能下手动测量，分析仪均不能把调幅噪声和调频噪声区分开来，所以测量结果是调幅和调频噪声的总和。为了精确测量相位噪声，一般要求被测信号的调幅噪声要比调频噪声小得多（小10dB以上），测量结果基本为相位噪声。

测量噪声功率的核心步骤可归纳为校准、参数设置和数据处理，需注意本底噪声修正与单位换算。噪声功率测量需要借助频谱仪完成，但操作细节直接影响精度。我们从实际操作链条分步拆解： 预热与连接准备射频仪器的测量稳定性与温度相关，开机后需预热30分钟使内部电路达到热平衡。

测量前准备 仪器状态调试：启动频谱仪后需至少预热30分钟，待内部元件温度稳定后进行校准操作，降低热噪声带来的误差。

相位噪声的频谱定义与测试方法 相位噪声的频谱定义是以载波幅度为基准，在偏移一定频率下的单边带相对噪声功率。这个数值在1Hz带宽下表示相对噪声电平，单位为dBc/Hz。频谱仪常用于测试，该定义在1988年的IEEE标准中被采用。

相位噪声到底该如何测量?

1、相位噪声的测量主要通过基于频谱分析仪或鉴相器的测试方法实现，其中频谱分析仪是通用且常用的工具，其核心步骤包括设备指标确认、参数设置、信号连接、频谱配置、光标读取及计算。

2、传统相位噪声测量方法 传统方法使用频谱仪的频谱分析功能来测量相位噪声。具体步骤如下：测量载波功率：首先，测量载波信号的功率（Pc），单位为dBm。设置差值光标：使用差值光标，将光标设置到偏离载波的特定频率点，即相位噪声边带中的一点。测量噪声功率：测量该偏移处1Hz带宽内的噪声功率（Pn）。

3、频谱仪测试法：直接依据相位噪声定义，通过测量载波功率和噪声功率计算得到。该方法操作简便，设置简单，频率偏移范围大。鉴相器测试法：通过鉴相器输出信号进行低通滤波、放大后输入频谱仪或接收机，可区分调幅噪声和相位噪声。延迟线测试法：通过延迟线和移相器的配合，实现载波抑制，具有优良的测试性能。

好了，文章到此结束，希望可以帮助到大家。
