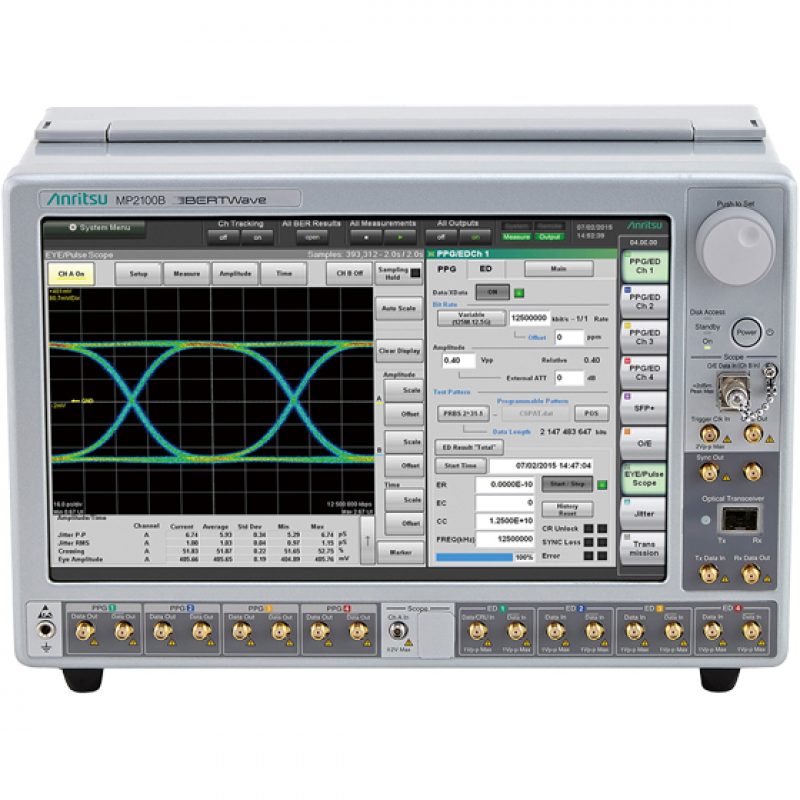

Anritsu MP2100B 采样示波器

BERTWave MP2100B是多合一的测试仪,带有内置BERT和采样示波器,用于支持光学模块评估,包括BER测量,眼图模板测试和眼图分析等。

BERT和采样示波器是评估光学通讯系统中使用的光学模块时必要的测试仪。以前在评估QSFP+和SFP+等模块时,需要分别配置BERT和采样示波器。现在有了 BERTWave MP2100B,其多合一设计将多达4通道的BERT和采样示波器集成于一个小巧的18-cm深的单一机柜中,大大削减了设备投资成本,节省了作业空间。此外,使用 BERTWave MP2100B 时,无需变更连接线即可同步进行BER测量、眼图模板测试和眼图分析,从而缩短了测量时间。而且,BER测量通道可扩展至四个,4通道BER测量、眼图模板测试和眼图分析可同步进行。内置的SFP+模块插槽可无需使用外部光源。

BERTWave MP2100B 的 BERT 能测量比特速率在 125 Mbit/s 到 12.5 Gbit/s 之间的误码率(BER),其内置多达 4 通道的 BERT 选件使得 QSFP+ 和 AOC 等多通道光模块测试系统的配置变得轻松简单。差分信号不但支持误码率(BER)测量,且支持眼图模板测试和眼图分析。

BERTWave MP2100B的采样示波器具有带宽为 25 GHz(典型值)的电接口和带宽为9GHz(典型值)的光接口。另外,使用该示波器,可内置多达六种光学贝赛尔滤波器,用于测量光学信号。使用这些滤波器,一台 MP2100B 即可实现各种不同应用的消光比测量、眼图模板测试和眼图分析。此外,该示波器具有标准配置的快速采样模式,可确保高速测量;在快速采样模式下,采样速度高达150k样本/秒,比旧款产品快1.5倍,并能进行快速的眼图模板测试和眼图分析。

使用 MX210001A抖动分析软件,一台实现同步抖动分析、眼图和眼图模板测量。150k 样本/秒的采样速度也更有效地利用了测量时间。与 MATLAB® 结合使用,可用于支持特定信号,例如WDP、TWDP和dWDP的波形色散测量。

MX210002A 传输分析软件增加了设备传输 (S21 增益、相位) 分析功能,以及使用均衡器、滤波器和加重计算所执行的反嵌波形模拟功能。与此同时,还支持同步波形采样和模拟以及同步眼图测量和眼图模板测量。与 MX210001A 软件结合使用还能够进行模拟波形同步抖动测量。

BERT

比特速率使用 MP2100B-092不使用 MP2100B-092
PPG, ED Common:
比特速率范围可变 (步进1 kbit/s)
   125 Mbit/s 到 12.5 Gbit/s
PPG, ED Common:
比特速率范围可变 (步进 1 kbit/s)
   8.5 Gbit/s 到 11.32 Gbit/s

1/N 比特速率操作范围
   N=2: 4.25 Gbit/s 到 5.66 Gbit/s
   N=4: 2.125 Gbit/s 到 2.83 Gbit/s
   N=N=8: 1.0625 Gbit/s 到 1.415 Gbit/s
   N=16: 531.25 Mbit/s 到 707.5 Mbit/s
   N=32: 265.625 Mbit/s 到 353.75 Mbit/s
   N=64: 132.813 Mbit/s 到 176.875 Mbit/s
测试模式PRBS:27-1,29-1,215-1,223-1,231-1 (反转 ON/OFF)
用户数据:1.3 Mbits 可编程 (样本模式文件如 CJPA 等)
输出接口Data, Xdata
幅度0.1 Vp-p 到 0.8 Vp-p
输入接口Data, Xdata
O/E 输入光口
波长范围750 nm 到 1650 nm

采样示波器

带宽 (-3 dB)电口:DC 至 20 GHz,DC 到 25 GHz (典型)
光口:DC 到 9 GHz (典型,在无滤波器、截止频率为 -3 dB 的情况下)
测量模式眼图,脉冲,相关眼图
测量功能统计学 (NRZ),柱状图,眼图模板
采样速度标准:100K 样本/秒 (典型值)
使用快速采样模式:150k 样本/秒 (高值)
O/E 输入 (选件 023)光口
波长范围750 nm 到 1650 nm
时钟恢复 (选件 055)0.1 GHz 到 2.7 GHz,8.5 GHz 到 12.5 GHz

抖动分析软件 MX210001A

运行条件仅当安装在具有正确许可证信息的 MP2100B 中时才可运行
安装程序使用 V3.00.00 或更高版
其它使用条件符合 MP2100B 系列
WDP 在 MATLAB R2010b SP1 下运行
测量算法柱状图模式,图案搜索模式
柱状图模式测量项目TJ (1.0E-12),TJ (用户定义),RJ (d-d),DJ (d-d),DDPWS,J2抖动分析,J9抖动分析,眼图张开度
图案搜索模式测量项目TJ (1.0E-12),TJ (用户定义),RJ (d-d),RJ (rms),DJ (d-d),PJ (p-p),DDJ (p-p),DCD,ISI (p-p),眼图张开度,J2抖动分析,J9抖动分析,DDPWS,PJ频率
WDP 测量要求安装 MathWorks 出品的 MATLAB® 2010b
测量项目WDP,dWDP,TWDP,dTWDP,WDPc,dWDPc,TWDPc,dTWDPc

传输分析软件 MX210002A

运行条件仅当安装在具有正确许可证信息的 MP2100B 中时才可运行
安装程序使用 V3.00.00 或更高版本
其它使用条件与 MP2100B 系列相同
测量模式传输分析,波形评估
传输分析测量项目增益曲线图,相位曲线图,组延迟曲线图
(相位曲线图和组延迟曲线图切换显示)
波形评估均衡器设置计算时选择反射器,非反射器
加重格式2Post/1Pre,3Post,1Post/1Pre,2Post,1Post
设备特点读取 S2P 文件
抖动分析在 MX210001A 显示估算的波形计算结果
(MX210001A 安装在 MP2100B 中时)
