Keysight 83496A 光/电时钟恢复模块
  • 产品描述

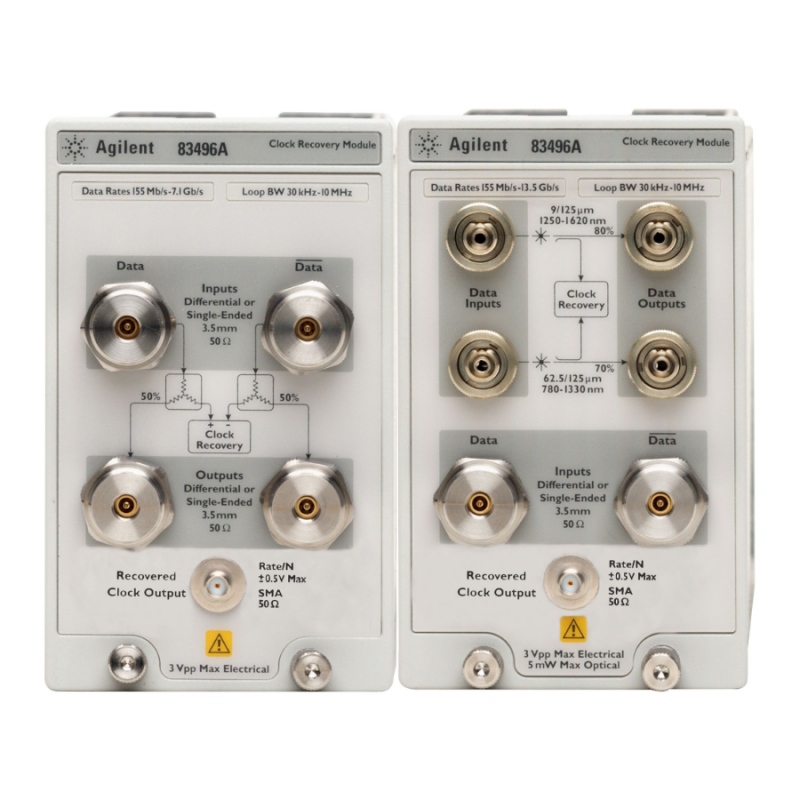

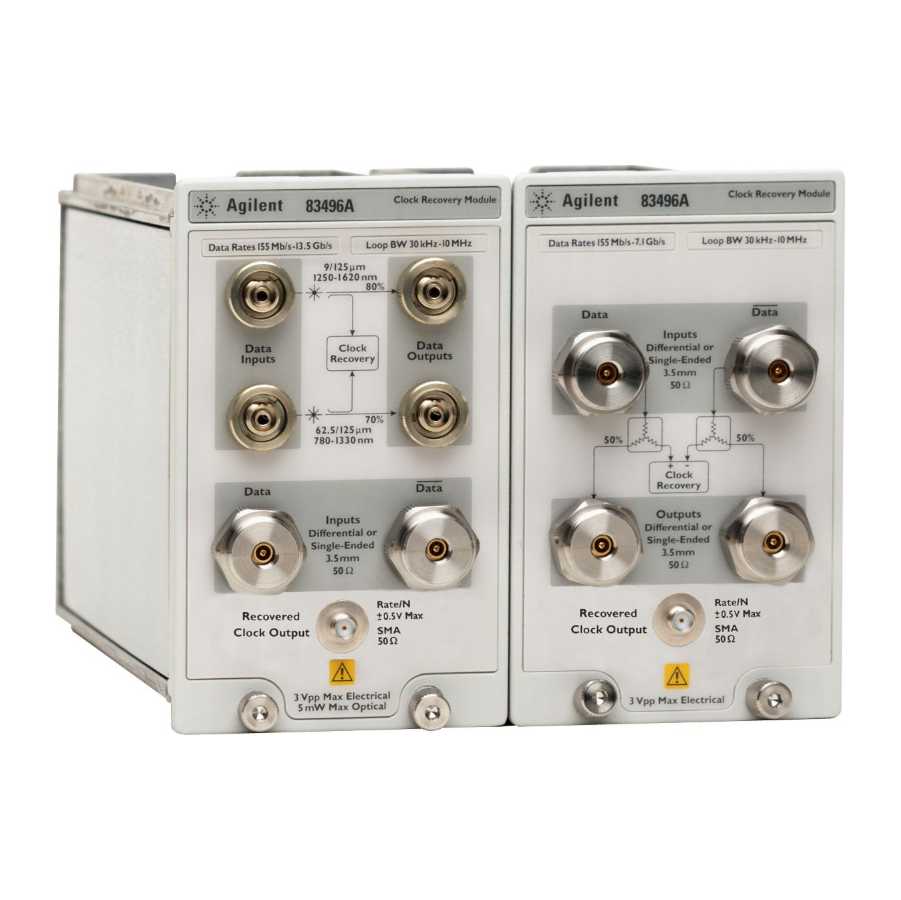

Keysight 83496A 光/电时钟恢复模块

83496A多速率电时钟恢复(CR)模块可凭借从50 Mb/s到13.5 Gb/s的连续无带调谐、超低剩余抖动和Golden PLL(锁相环)操作等特性为波形分析提取时钟。它提供了第一款真正的硬件Golden PLL触发系统,因为回路带宽经过调谐,可以在其工作范围内达到标准中要求的精确数据速率。

光时钟恢复(仅限选件101)

  • 输入和输出:9/125 µm(单模)至62.5/125 µm(多模)
  • 波长范围:1250-1650 nm(单模)、750-1330 nm (多模)
  • 最小光调制幅度:-11 dBm(1310/1550单模)、-10 dBm(1310 多模)、-8 dBm(850多模)

电时钟恢复(仅限选件100)

  • 输入:单端或差分,3.5 mm(阳头)连接器
  • 输出(仅限选件100):单端或差分,3.5 mm(阳头)连接器
  • 最小输入电平: 75 mVpp

从50 Mb/s到13.5 Gb/s的连续无带调谐

  • Golden PLL运作时(带有选件300),可调谐环路带宽范围为15 KHz至10 MHz
  • 超低剩余抖动:< 300 fs rms(10 Gb/s时的典型值)

兼容性

  • 86100A/B/C Infiniium DCA/DCA-J主机 86100A/B/C Infiniium DCA/DCA-J主机

83496A多速率电时钟恢复(CR)模块可凭借从50 Mb/s到13.5 Gb/s的连续无带调谐、超低剩余抖动和Golden PLL(锁相环)操作等特性为波形分析提取时钟。它提供了第一款真正的硬件Golden PLL触发系统,因为回路带宽经过调谐,可以在其工作范围内达到标准中要求的精确数据速率。
