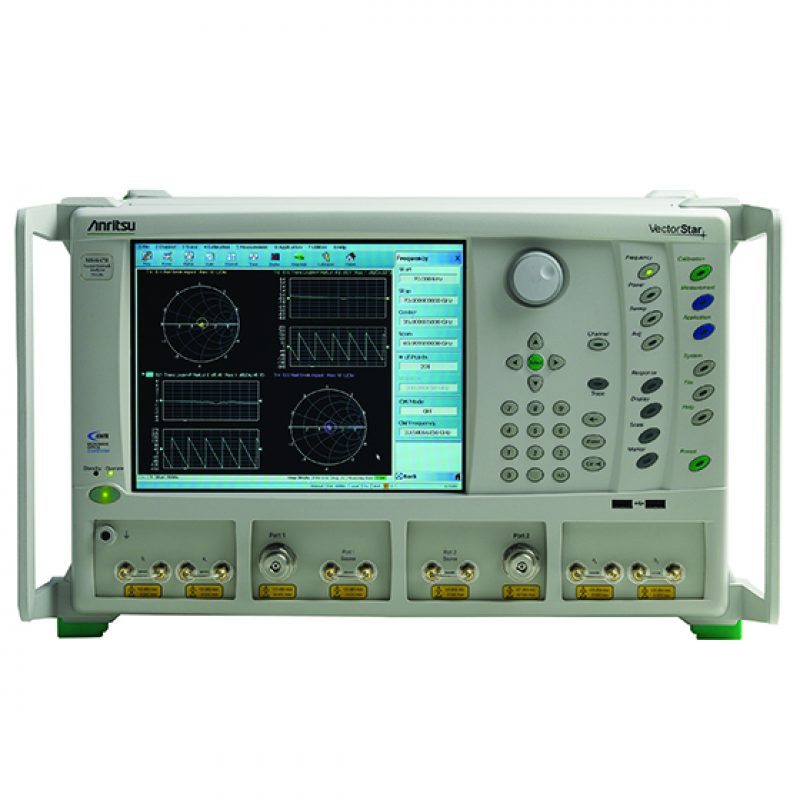

Anritsu MS4640B 矢量网络分析仪

VectorStar™ 系列是 Anritsu 的高级矢量网络分析仪系列,在现代化工作平台上提供最出色的整体性能。 MS4640B VectorStar 矢量网络分析仪在单台仪器中提供 70 kHz 到 70 GHz 的最宽频率覆盖范围。 70 GHz 的最高频率固然令人赞叹,但低频端额外带来的二十倍频程更令人激动。

IMDView™ 提供了灵活的菜单栏,修改关键的IMD参数时,可显示实时测量。内部组合选件提供有源器件的单个连接测试,可在S参数和IMD测量之间自动切换,而无需重新连接DUT。

PulseView™ 脉冲测量功能, 结合创新式 IF 数字化选项,能够提供业界领先的 2.5 ns 脉冲分辨率和 100 dB 动态范围,对于不同的占空比,不需要妥协或平衡性能使用。 PulseView 能够提供脉冲测量的实时显示,且能够同时动态地修改脉冲参数,以及时的验证设计指标。

DifferentialView™ 差分选件, 结合内部双源选项,能够提供差分设备、器件和组件的实时显示分析,且同时能够自动地修改内部双源的相位和幅度关系。

噪音系数测量选项以冷源技术为基础,能够提高噪音系数测量精度。 VectorStar 是仅有的一款能够测量 70 kHz 到 125 GHz 噪音系数的矢量网络分析仪,且配有 30 GHz 到 125 GHz 测量所用的优化噪音接收器。 Additionally, VectorStar is the only VNA that offers a Differential Noise Figure option for characterizing the noise figure of differential devices.

在宽带应用中,ME7838 系列通过一个同轴测试端口就能提供跨距为 70 kHz 到 110 GHz,125 GHz 和 145 GHz 的卓越性能和频率覆盖范围。 Anritsu 所开发的非线性传输线技术的 mmWave 模块,采用紧凑型设计,且同时能够提供高达 145 GHz 高性能。

Anritsu MS4640B 矢量网络分析仪提供了更高水平的性能,能够帮助器件建模工程师实现精确可靠的器件建模;帮助 R&D 工程师尽量扩大其产品设计动态范围,以研发出最先进的设备;帮助制造工程师在保证精准度的情况下最大程度地提高其生产测试效率。 标配的 3 年保修,再加上响应迅速的销售支持队伍,MS4640B 矢量网络分析仪定会成为工程师的明智选择。

主要特征

  • 业界最宽的频率跨度:单台仪器的单一同轴测试端口可覆盖 70 kHz ~ 70 GHz频率范围,宽带系统配置频率覆盖 70 kHz ~ 145 GHz。可扩展至 1.1 THz
  • IMDView™ 软件加上内部组合选件可实现在单个连接中从S参数切换到IMD测量的能力
  • 最高性能的脉冲测量 —PulseView™ 提供 2.5 ns 脉冲分辨率和 100 dB 动态范围
  • 4 端口单端或平衡测量,使用 DifferentialView™ 差分分析功能
  • 内部基于跟踪的眼图选件提供了显示时域、S参数和眼图的功能,能够主动进行扫描更新
  • 卓越的动态范围 – 最高达 142 dB
  • 高输出功率 – 最高达 +14 dBm
  • 最佳测试端口性能 – 方向性高达 50 dB
  • 最佳时域分析
  • 快速精确的光电测量,从 70 kHz 到 70 GHz 和 110 GHz,1310和1550 nm波长,使用 MN4765B O/E 校准模块。
