- 产品描述

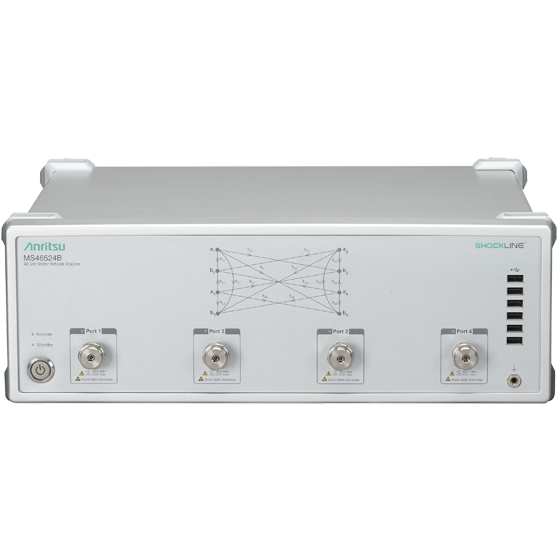

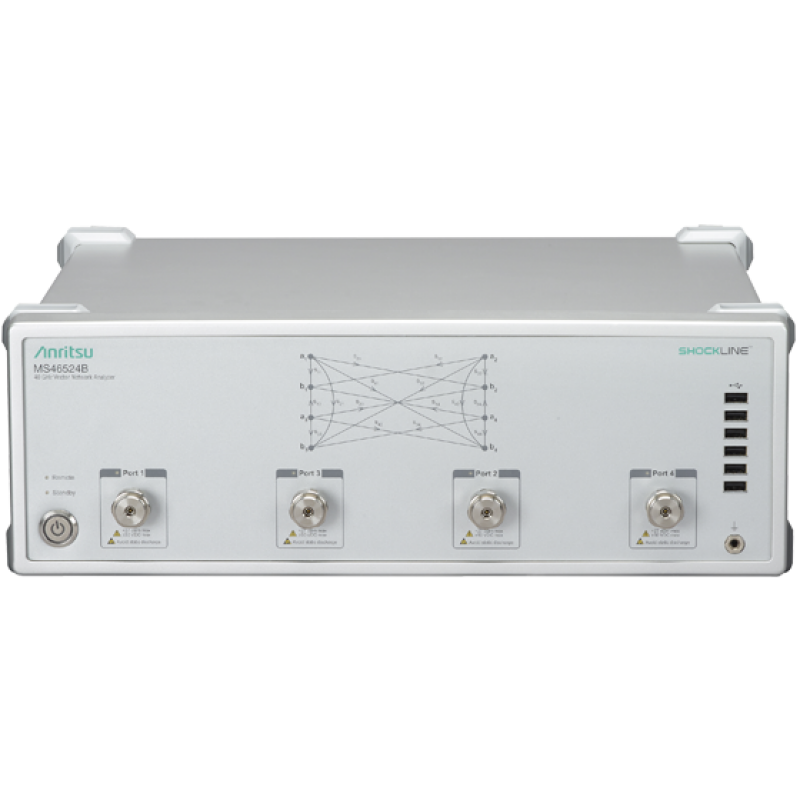

MS46524B 是 4 端口高性能 ShockLine 矢量网络分析仪系列。 此高性能系列拥有不可超越的高价值与高性能,能够提供同类产品中动态范围,能够降低在多种测试应用(高 43.5 GHz)中的测试成本并加快上市速度。 这些测试应用包括设计和制造多端口移动网络设备、移动设备、汽车线缆、高速数据互连与系统集成组件。
MS46524B配置选件10,选件20,或选件43,为ShockLine系列带来了从射频到微波频率的测量功能。这些频率选件结合强大的ShockLine软件,为无源器件测试提供了成本效益挑战性的解决方案。
对于需要时域分析的应用,选件2和选件22都可使用。选件2可使MS46524B提供实时的带通和低通时域功能。低通时域具有试验数据报告,能够显示随距离或时间变化的实际阻抗。选件22使MS46524B具备基于文件的信号完整性(SI)工具,可调试SI问题和验证电路模型。
MS46524B-010 VNA可添加附加选件。选件51和61,分别为源和接收机访问环路和偏置节选件,给予自定义测试设置灵活性。源和接收机访问环路改善仪器的本底噪声,降低接收机的压缩点,允许具有高动态范围的要求的DUT测试。偏置节为测试时需要直流偏置的器件测试提供直流电源接口。
MS46524B 系列采用 3U 机箱封装,使用与 ShockLine 系列其他产品相同的 GUI、软件、命令语法、驱动程序和编程环境。
产品特征
- Specified performance to 43.5 GHz with Extended K™ ports
- 可以对无源多端口和差分设备进行简化的信号集成测试
- 先进的时域选件提供信号完整性(SI)分析的工具
- 业界动态范围可以测量超低反射工件
- 方向校正能力能够测量的不确定性
- SmartCal 自动校准单元可以减少校准和设置时间
- 时域带有按时选通选项,能够进行 TDR 测量
- 远程控制的 LAN 接口比 GPIB 更快
- ShockLine 系列采用通用的 GUI 和 SCPI 接口
- 紧凑型 3U 机箱封装易于充分利用机架空间
- 源和接收机访问环路和偏置节选件允许限度的配置测试设置
- Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction
