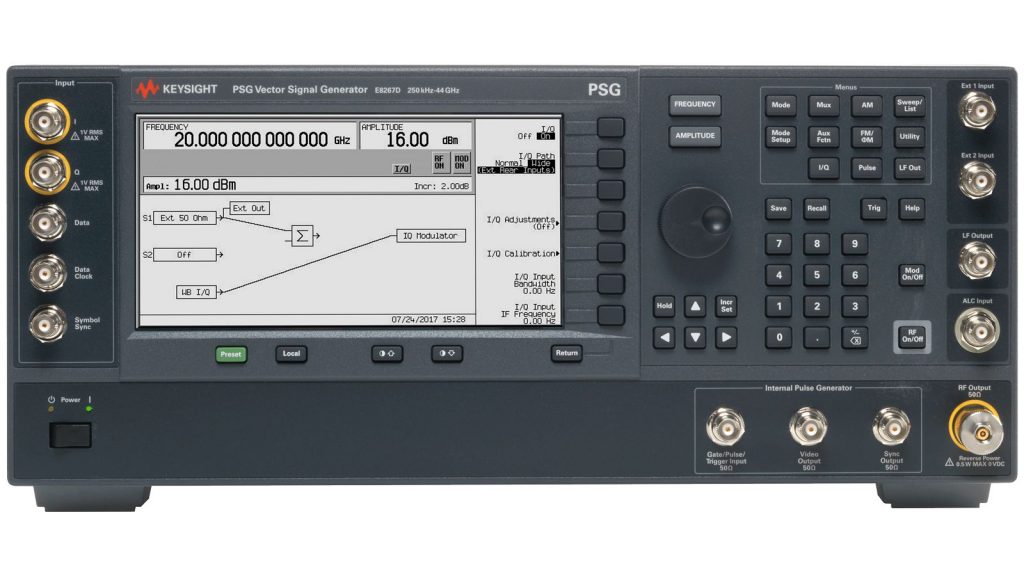

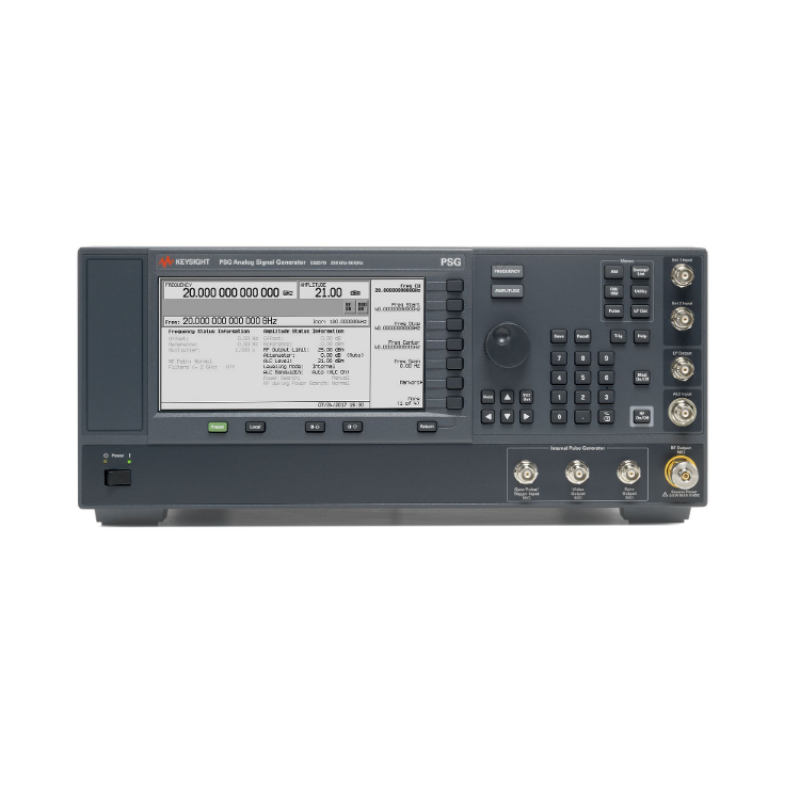

Keysight E8257D PSG X系列信号发生器

Keysight E8257D PSG 模拟信号发生器输出功率、电平精度和相位噪声性能,覆盖 100 kHz 至 67 GHz 的频率范围(可扩展至 500 GHz),适合测试先进的射频和微波雷达、通信与控制系统。

keysight e8257d信号源包括的内容:

标准输出功率
标准频谱纯度
符合标准的电源线
3年是德科技送修服务
连续波信号生成+15至-20 dBm的幅度范围
3.5 mm(阴头)至3.5 mm(阴头)连接器适配器(20 GHz型号)
2.4 mm(阴头)至2.4 mm(阴头)和2.4 mm(阴头)至2.9 mm(阴头)连接器适配器(31.8、40和50 GHz型号)
1.85 mm(阴头)至1.85 mm(阴头)和2.4 mm(阴头)至2.9 mm(阴头)连接器适配器(67 GHz型号)
e8257d信号源主要特性和功能:

计量级频率和电平精度以及出众的失真和杂散特性,满足您的要求
1 W输出功率,支持大功率器件测试,并且能够克服测试系统损耗
PSG超低的相位噪声能够满足多普勒雷达、ADC和接收机阻塞测试的严格要求
可以为信号添加AM、FM、PM和脉冲调制,以支持器件和电路表

频率范围

E8257D-513频率范围从 250 kHz 到 13 GHz
E8257D-520频率范围从 250 kHz 到 20 GHz
E8257D-521高输出功率,频率范围为 10 MHz 至 20 GHz
E8257D-532频率范围从 250 kHz 到 31.8 GHz
E8257D-540频率范围从 250 kHz 到 40 GHz
E8257D-550频率范围从 250 kHz 到 50 GHz
E8257D-567频率范围从 250 kHz 到 67 GHz

输出功率

E8257D-1EU高输出功率

衰减器

E8257D-1E1步进衰减器

光谱纯度

E8257D-UNX超低相位噪声
E8257D-UNY增强型超低相位噪声
E8257D-HNY增强型超低相位噪声,修改版
E8257D-HY2增强型超低相位噪声等级 2

模拟调制

E8257D-UNTAM、FM、相位调制和低频输出
E8257D-1SM扫描调制

脉冲调制

E8257D-联合国大学脉冲调制
E8257D-UNW窄脉冲调制
E8257D-HNS窄脉冲调制至 31.8 GHz

硬件选项

E8257D-007模拟斜坡扫描
E8257D-1EH低于 2 GHz 的谐波
E8257D-008可移动闪存

连接器类型

E8257D-1EDN 型 (f) 射频输出连接器

连接器配置

E8257D-1EM将所有前面板连接器移至后面板

定制解决方案

E8257D-HCC在后面板上提供 250MHz – 10GHz 输入和输出
E8257D-H1S在后面板上提供 1 GHz 输入和输出以提高相位噪声性能
E8257D-H5K提供具有 5000 欧姆输入阻抗而不是 600 欧姆的反向 EXT1 输入
E8257D-H1K频率扩展 100 kHz(需要频率范围选项)
E8257D-HTSFM 偏差 32 MHz(小于 3.2 GHz)

校准文件

E8257D-UK6带有测试数据的商业校准证书
E8257D-A6JANSI Z540-1-1994 校准
E8257D-1A7校准 + 不确定性 + Guardbanding(未认证)
E8257D-AMG校准 + 不确定性 + Guardbanding(认证)

文档

E8257D-ABA英文文档集的印刷版
E8257D-AB2中文 E8257D PSG 信号发生器用户指南
E8257D-ABD德国 E8257D PSG 信号发生器用户指南选项
E8257D-ABJ日本 E8257D PSG 信号发生器用户指南选项
E8257D-0B0从 Keysight 网站下载产品手册

配件

1CR100A机架滑轨套件,安装长度 497-574 毫米,PSG 的新幻影灰色
