频谱分析仪的作用有哪些?

频谱分析仪广泛应用在射频领域,最基本的作用就是发现和测量信号的幅度。可以通过以图示化的方式显示设定频率范围内的射频信号,信号越强,频谱分析仪显示的幅度也越大。因此,常被用来搜索和发现一定频段内的射频信号的多种特征参数,包括频率、选频功率、带宽、邻道功率、调制波形、场强等。

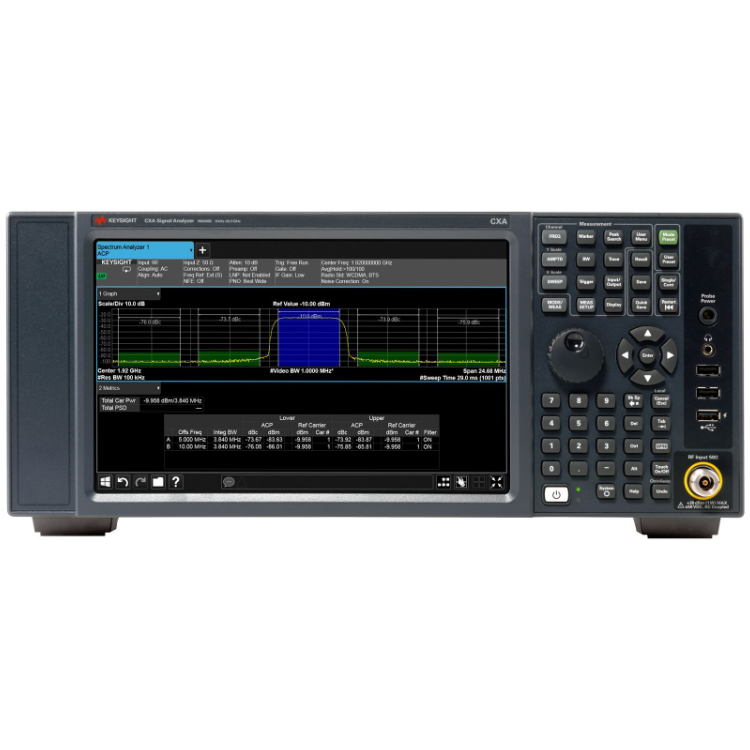

频谱分析仪的作用有哪些?

频谱分析仪的输入如果过高,分析仪将使它产生非线性失真,测试出的结果则由于失真产生误差;如果信号电平过低,信号可能被分析仪的底噪声所掩盖,无法正确测量信号,这两种情况都会减小测量的动态范围。

它的基本结构与超外差式接收 器类似,主要工作原理是输入信号透过衰减器直接加入混波器中,可调变的本地振荡器经由与CRT萤幕同步的扫瞄产生器产生随时间作线性变化的振荡频率,再将 混波器与输入信号混波降频后的中频信号(IF)放大后、滤波与检波传送至CRT萤幕,因此CRT萤幕的纵轴将显示信号振幅与频率的相对关系。

有的频谱分析仪内置跟踪信号源,或者支持外接跟踪信号源,频谱分析仪与跟踪信号源配合使用,可以显示双端口网络的频幅特性,扩展了频谱分析仪的用途。该功能类似扫频仪和标量网络分析仪的主要功能,比普通老式扫频仪的精度要高得多,可以应用于滤波器的调校。如果频谱分析仪与跟踪源配合驻波电桥,还能直接图示化显示天线的匹配情况,具有天线分析仪的部分功能。
