频谱仪调试双工器要点

「收藏」频谱分析仪使用技巧(最终弹)

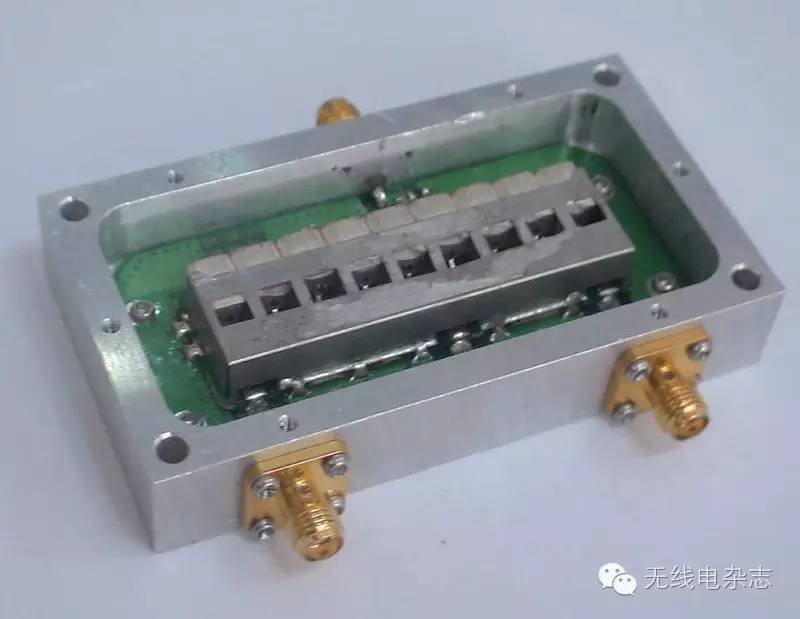

由于矢量网络分析仪价格昂贵,所以很多业余电台爱好者喜欢用具有跟踪源功能的频谱仪来调试双工器。无线电通信中常用的小型双工器,原理上为两个陷波器, 以隔离收发通道信号。双工器通常有3 个端口,调试时要求在暂时不用的端口安装 上 50Ω 匹配负载,以模拟实际连接天线的情况。双工器调节的理想目标是插入损耗越小越好,陷波点上隔离度(衰减量)越大越好。

调试好的双工器在其调节螺杆处,除了上紧螺母外,最好用红漆固定,业余条件下指甲油也能代用。

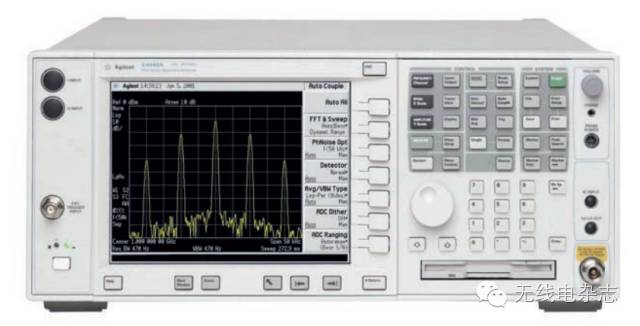

潮湿环境下频谱分析仪的保养

「收藏」频谱分析仪使用技巧(最终弹)

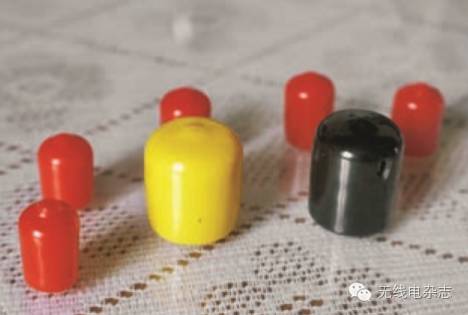

电子产品都怕潮湿,频谱仪也不例外,频谱仪的射频连接器在潮湿环境中也容易氧化,增加射频插入损耗。频谱仪如果闲置不用又没有低湿度存放条件,建议每月 通电开机一次,开机时间大于2h,以使机器发热,驱赶湿气。频谱仪的 I/O 射频接口长期不用时可套上胶套,以减少环境潮湿空气对其影响。胶套一般在频谱仪全新出厂时都会作为保护附件安装到频谱仪相关接口上,如果已经遗失,网上购买也很便宜。 胶套是小配件大用途,除了保护频谱仪I/O接口,还能用来保护昂贵的转接头和测试电缆接头等,用途广泛,效果卓越。
