R&S FSW信号不触发(频谱分析仪触发功能详解 )

频谱分析仪的测量扫描默认状态,是无条件即刻开始(Free Run);频谱仪的触发功能,是限定扫描开始的条件,当满足条件时,开始扫描;触发开始后,必须完成一次整个的扫描(sweep),扫描期间不响应新的触发信号。

触发源(Trigger Source)

  • 外触发(External)
  • 视频触发(Video)
  • 中频功率触发(IF Power)
  • 射频功率触发(RF Power)

以上触发功能,是绝大多数频谱仪都有的触发源选项,有些高端频谱仪如R&S FSW具有更多触发源选项:

  • 基带功率触发(Baseband power)
  • 时间触发(Time)
  • 功率探头触发(Power sensor)
触发源描述
外部外触发接口输入,接口输入信号升降沿电平达到设定值时触发
视频视频信号,也就是屏幕显示频谱迹线;视频触发电平按照幅度轴百分比定义,通常在频谱图中显示为一条水平横线。
中频功率触发电平对应中频功率的用户设定值
射频功率触发电平对应射频功率的用户设定值
基带功率仅在配置基带输入接口的频谱仪上存在,基带功率触发电平对应基带功率的用户设定值
功率探头触发电平对应功率探头射频输入功率设定值
时间利用频谱仪内置时钟,实现周期性触发

上述各种触发源中,各种功率触发以及视频触发,都是在相应实测信号经过预设触发电平(上升沿或下降沿)达到触发测试的条件。外触发包括触发输入和输出,实现测试系统中各仪器之间,以及与被测设备之间的协调同步。频谱仪的宽带扫频测试状态下,一般不使用触发,如果需要触发同步,通常仅使用外触发输入,其它触发方式并不适用。在窄带、时域或解调分析模式下,可设置各种触发方式。

触发源及其电平设置,仅仅是触发设置中的两个主要参数,另外还有一些辅助参数,保证触发的正确可靠,避免发生误触发。

  • 触发时间偏移(offset),单位s,正值代表延时,负值代表提前;

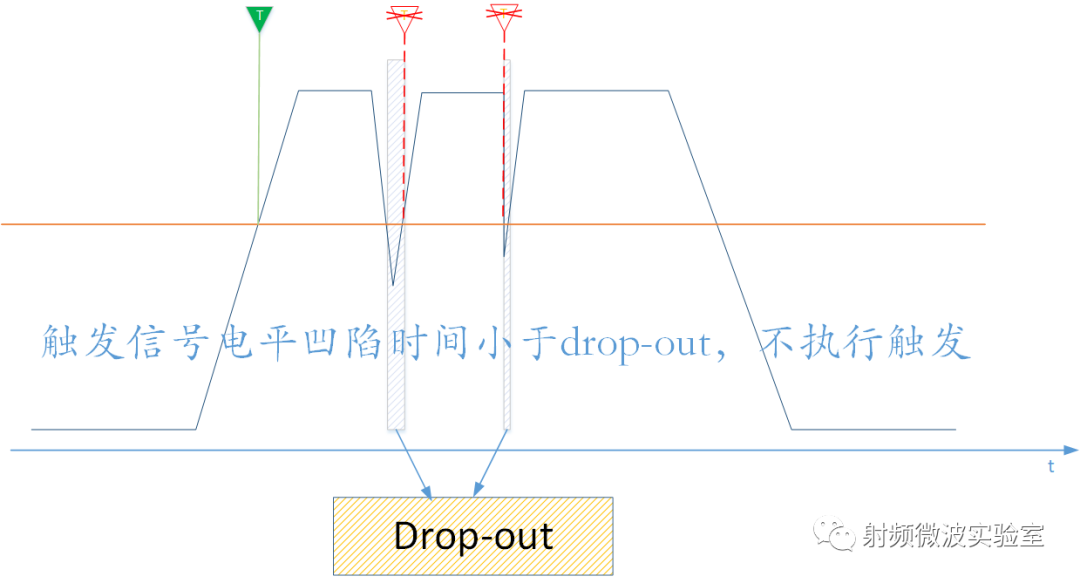

  • 跌落时间(drop-out),单位s,触发之前实测信号电平低于触发电平的持续时间门限,如果实际持续时间低于门限,不执行触发;

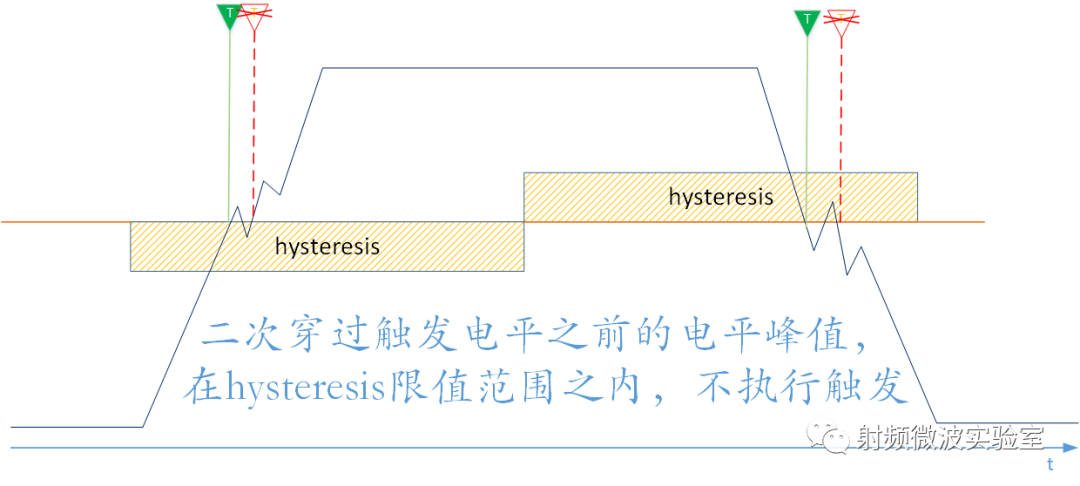

  • 迟滞(hysteresis),单位dB,避免信号电平小幅抖动的影响,此参数是信号电平与触发电平的差值限值,在触发之前,实际的差值必须大于设定的限值,才执行触发测试;

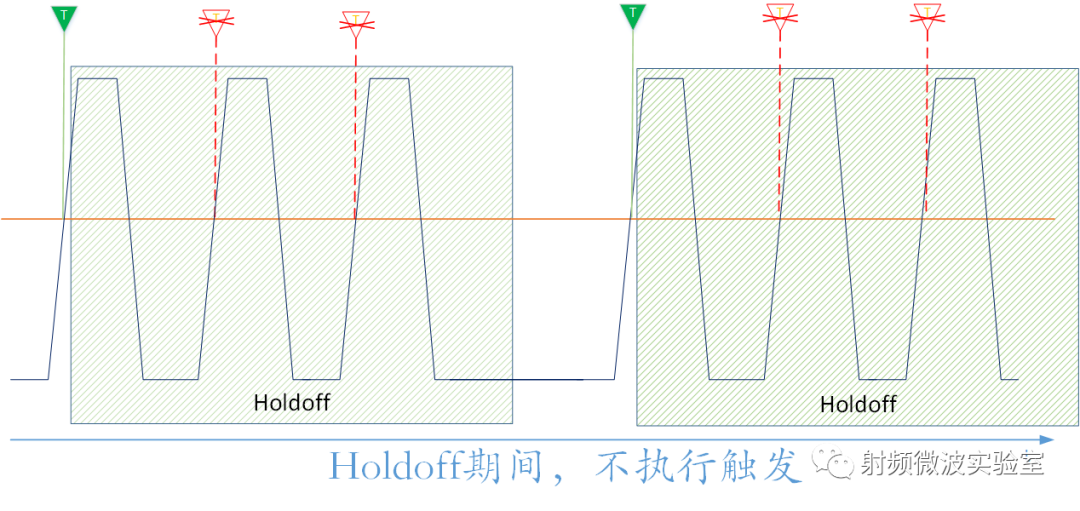

  • 触发保持(Holdoff),单位s,定义两次触发之间的最小时间间隔,在触发保持期内,不执行触发。

以上图示表明drop-out,hysteresis和holdoff的功能和作用,这些参数设置通常在各种功率电平触发时采用,外触发一般无需设置这些参数。

R&S FSW具有3个外部触发接口,可以分别设置为输入或输出。也就是说,既可以接收外部触发信号执行测试,也可以输出TTL信号,触发别的系统仪器或被测设备,从而实现系统同步测试,触发输出方式:

  • Device triggered:FSW被触发测试的同时,输出触发信号;
  • Trigger Armed:当FSW状态“ready for trigger”时,输出触发信号;
  • User defined:通过点击send trigger按钮输出预定义触发脉冲信号。
