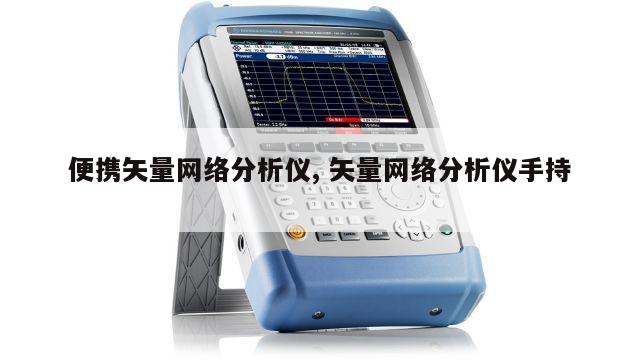

便携矢量网络分析仪, 矢量网络分析仪手持

大家好，关于便携矢量网络分析仪很多朋友都还不太明白，今天小编就来为大家分享关于矢量网络分析仪手持的知识，希望对各位有所帮助！

• 1、ffc软排线高频阻抗测试方法是什么
• 2、天线驻波检测具体是怎么实现的
• 3、nanovna版本区别
• 4、什么是StarLab测试系统

ffc软排线高频阻抗测试方法是什么

1、目前公开的FFC软排线高频阻抗标准主要分为通用高频屏线和差分传输两类标准 通用高频信号传输标准针对普通高频信号传输的FFC软排线，通常将传输线各处的特性阻抗控制在100±10Ω，该阻抗区间内信号传输效果稳定，对整体传输质量影响不明显。

2、影响FFC软排线高频阻抗的核心因素可分为结构类、材料类、制程类三大维度，直接决定信号传输稳定性。 结构类参数导体线宽与线距：线宽越小、线距越近，特性阻抗越高；反之则越低。高频场景下线宽误差需控制在±0.02mm以内，否则会出现阻抗跳变。

3、短接电阻无法用于FFC软排线的阻抗匹配，反而会破坏信号传输的阻抗连续性，引发严重的信号反射与失真。 短接电阻与FFC阻抗匹配的逻辑冲突 FFC软排线的阻抗匹配核心是保持信号传输路径的特征阻抗一致，避免出现阻抗突变导致信号反射。

4、不同规格的FFC软排线高频阻抗差异通常比较明显 排线间距间距是影响高频阻抗的核心因素之一。间距越大，线与线之间的电场耦合效应越弱，高频阻抗相对越高；间距越小，线间耦合增强，高频阻抗会出现明显降低。 导体宽度导体宽度直接改变信号传输的等效截面。

天线驻波检测具体是怎么实现的

天线驻波检测的核心是通过采集射频馈线中的入射与反射射频功率，计算电压驻波比（VSWR）或反射系数，以此判断天线系统与馈线的匹配状态，工程现场常用定向耦合器采样的便携方案，实验室则采用矢量网络分析仪实现高精度离线检测。

若天线或馈线出现匹配异常，比如天线接口松动、馈线进水破损、天线辐射单元损坏，会有部分射频信号反射回发射机，入射波与反射波在馈线中叠加形成驻波。

基础原理射频信号沿同轴电缆、波导等传输线传输时，若天线负载阻抗与传输线特性阻抗不匹配，部分信号会反射回信号发射端，形成入射波与反射波叠加的驻波场。反射信号越强，驻波的幅值波动幅度越大，驻波比越高，代表系统匹配越差，会导致信号功率损耗增大、发射机负载异常甚至损坏。

实际检测的实施路径 主流检测设备为驻波比测试仪或矢量网络分析仪，核心采样器件为定向耦合器，可分别采集正向入射信号和反向反射信号，将功率信号转换为可计算的电信号后代入公式，最终输出驻波比数值。

实现自动化数据采集、数据处理和校准。支持测试报告定制化和自动生成测试报告。

驻波比（VSWR）的测量可通过三种主流方法实现，具体工具和流程依场景选择。 网络分析仪测量法 原理：通过发射多频信号并分析反射信号的幅度与相位，直接计算驻波比。

nanovna版本区别

1、NanoVNA （原始版本）硬件：基于STM32F072微控制器，频率范围通常为50kHz-900MHz。屏幕：较小的LCD屏幕，分辨率较低。功能：支持基本的S11（反射）和S21（传输）测量，但动态范围和精度有限。软件：开源固件，社区支持较多，但功能较基础。

2、nanovna的版本区别，特别是nanovna-h和nanovna-f，主要在于它们可能在设计、功能或性能上存在的差异，但具体对比信息较为有限。以下是对此的详细解释：设计差异 nanovna-h：可能采用了更为紧凑或特定的设计，以适应不同的应用场景或用户需求。例如，其外壳、接口布局或内部电路结构可能有所不同。

3、NanoVNA-F V3频段范围基础版是10kHz到3GHz增强版到33GHz，测量精度是专业级在±0.05dB以内，需外接屏幕比如手机或电脑，需外部供电像USB或电源适配器，价格约500到1500元依配置而定。

4、NanoVNA-F V2使用说明如下：设备基础操作开机与界面：打开电源后，屏幕显示设备型号、固件版本及序列号。设备配备3寸触摸屏，顶部为两个SMA射频接口（PORT1/PORT2），底部含Type-C充电口、电源开关、指示灯及5V输出口。

什么是StarLab测试系统

starlab的环只有45cm左右，是一种近场测试，而近场转远场的换算在有源测试时是行不通的 3D暗室测试分为远场和近场，远场测试设备首选ETS，近场测试设备首选SATIMO，两种暗室各有千秋。

在比利时，Starlab（星实验室）正开发种能取代真猫大脑工作的人工大脑。据“人工大脑网站”报道，它将拥有约7500个人工脑神经细胞。它将能自如地操控猫咪行走，玩耍毛线球。据估计它将在2002年完成。软件在将复杂决策程序化整为零方面取得突破。

能源与生命支持系统：开发高效太阳能电池板与闭环生命维持系统，延长空间站自持运行时间。

关于便携矢量网络分析仪和矢量网络分析仪手持的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
