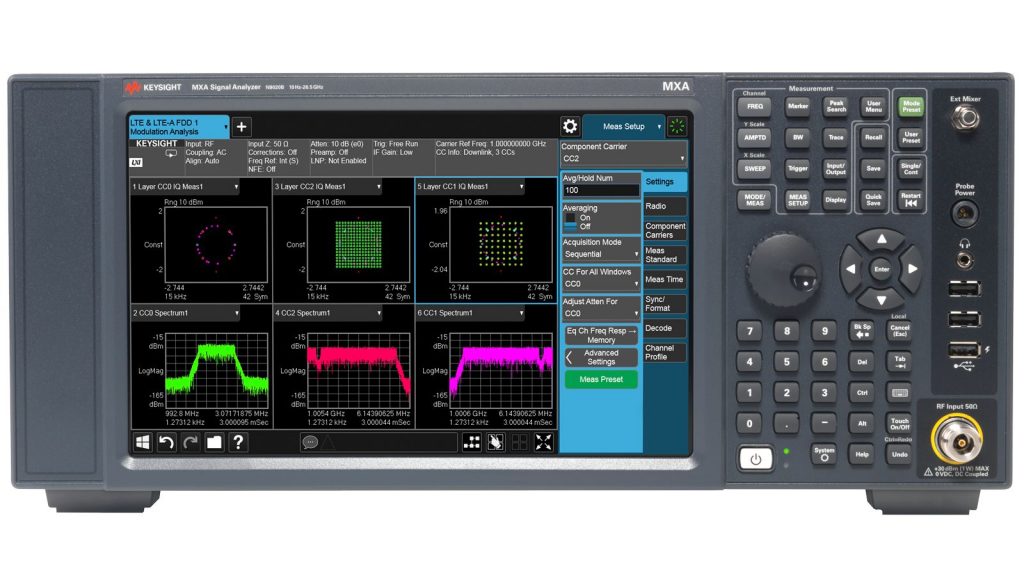

Keysight N9020B 信号/频谱分析仪说明书
Keysight N9020B 信号分析仪是用于无线领域的不二之选。它具有灵活性,可以迅速适应用户不断变化的测试要求――包括当前和未来的要求。

频谱分析仪N9020B主要特性和功能:
快速适应无线器件不断演进的测试要求
通过硬件加速功率测量缩短测试时间,显示更新速率快,并且具有游标峰值搜索和快速扫描功能
X系列应用软件提供一键式测量,显著简化测试
全频段实时频谱分析能够捕获偶发或瞬态信号
N9020B主要特点:
对持续时间短 3.57 �0�8s 的信号达到 100% 截获概率,并提供全套高级触发功能,能够观察、捕获和理解难以捕捉的信号
通过综合实时显示观察信号动态
保护您的投资——为您的仪器添加实时频谱分析(RTSA)功能,费用仅为专用解决方案的零头
利用 PXA 信号分析仪推动您的演进
面向未来的 PXA 是现有高性能信号分析仪的更新换代产品。通过下列业内领先性能,它将帮助您保持以往的性能,改进当前设计并加快未来的创新步伐:
± 0.19 dB 的幅度精度可以降低测量不确定度
更 出 色 的 灵 敏 度 可 以 查 看 更多信号: 在 10 GHz 时, DANL 为–157 dBm / Hz ( 无前置放大器 )
利 用 – 1 3 2 d B c / H z 相 位 噪声 (1 GHz 时, 10 kHz 偏置) 表征高精度信号
使用 MXA 信号分析仪加速无线测试
当您开发新的无线设备时,MXA 是一台加速器。它的多功能特性有利于进行快速调整,可以满足您无论现在还是未来不断提高的测试要求:
在 160 MHz 带宽和 0.3% (-50 dB) EVM的条件下, 准确测量您的 802.11 acWLAN 设计
利用 -1 0 6 d B c / H z 相 位 噪 声( 1 GHz 时, 10 kHz 偏置) 表征信号
利用广泛的一键式针对特定标准的测量应用软件 (适用于 WLAN、LTE、MSR 等 ),处理多种制式、信号生成和设备
N9020B包括的内容:
频谱分析仪测量应用软件
PowerSuite一键式功率测量
I/Q分析仪测量应用软件
四核高性能处理器、16 GB内存、可拆卸固态硬盘
频率参考
精细步进机械衰减器
10 MHz/25 MHz分析带宽
嵌入式Windows 7标准版
台式配置
用户指南
符合特定国家或地区标准的电源线
3年是德科技送修服务
N9020B技术指标:
频率 | 10 Hz 至 50 GHz |
---|---|
频率选件 | 3.6, 8.4, 13.6, 26.5, 32, 44, 50 GHz |
大分析带宽 | 160 MHz |
带宽选件 | 25 MHz 标配,40、85、125、160 MHz |
大实时带宽 | 160 MHz |
实时带宽选件 | 85, 125, 160 MHz |
1 GHz 时的 DANL | -172 dBm |
1 GHz 时,10 kHz 频偏处的相位噪声 | -114 dBc/Hz |
1 GHz 时,30 kHz 频偏处的相位噪声 | -114 dBc/Hz |
1 GHz 时,1 MHz 频偏处的相位噪声 | -136 dBc/Hz |
总体幅度精度 | ±0.23 dB |
三阶截获(TOI),1 GHz 时 | +20 dBm |
1 GHz 时的大三阶动态范围 | 116 dB |
应用——通用 | 89600 VSA 软件模拟解调噪声系数相位噪声脉冲实时频谱分析EMIMATLABVector Modulation Analysis |
应用——蜂窝 | GSM/EDGELTE/LTE-AdvancedNB-IoTW-CDMA/HSPA/HSPA+ |
应用——无线连通性 | Bluetooth�0�3 (BR/EDR/LE4.2/5.0)Short Range Communications (ZigBee, Z-Wave)WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
应用——数字视频 | 无 |
性能水平 | |
标准衰减器衰减范围 | 70 dB |
标准衰减器步进 | 2 dB |
100% 截获概率的短信号持续时间 | 3.57 �0�8s |
信掩比 > 60 dB 时的可检测信号持续时间 | 5 ns |
无杂散动态范围 | 72 dBc |
多域带宽 | 160 MHz |
显示视图 | 密度频谱图密度频谱图PvT(功率随时间的变化)频谱PvT(功率随时间的变化) |
触发 | FMT(频率模板触发)TQT(时间限定触发)电平射频猝发线路外置周期 |
使用频率模板触发的应用软件 | 89600 VSA 软件实时频谱分析仪Pulse Measurement Application |
2 GHz 时的 DANL,不配备前置放大器 | -154 dBm/Hz |
10 GHz 时的 DANL,不配备前置放大器 | -151 dBm/Hz |
可用应用 | 是 |
台式 | 是 |
Real-Time Data Streaming | 否 |
