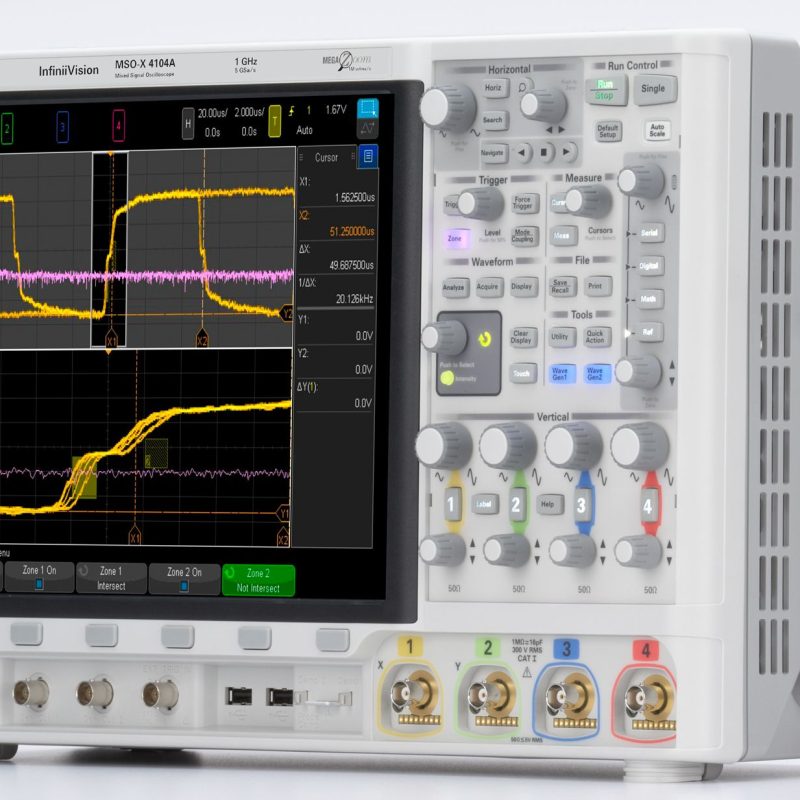

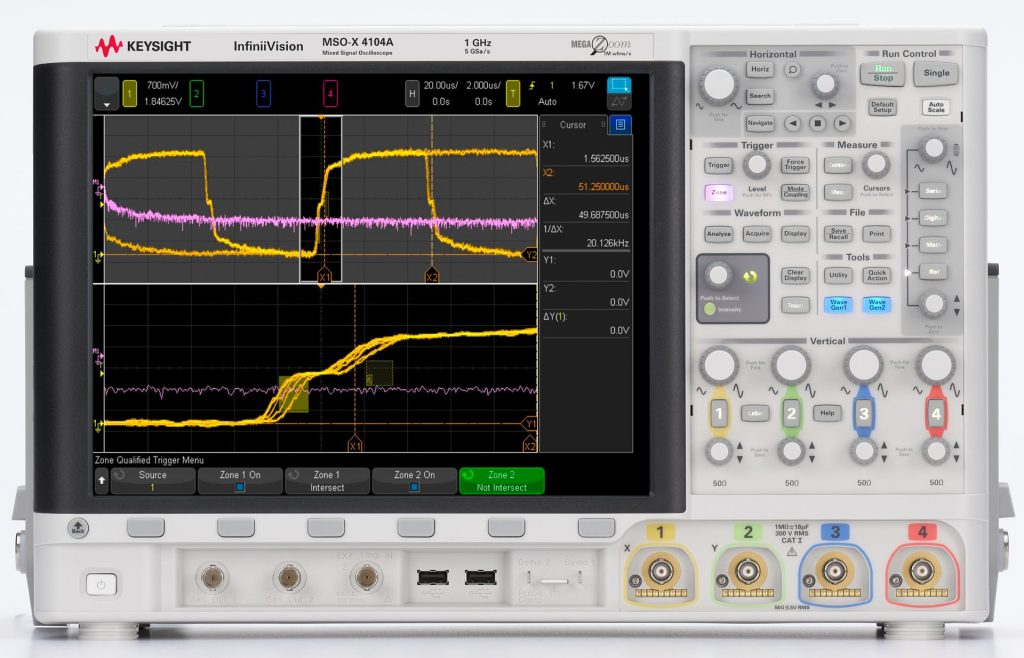

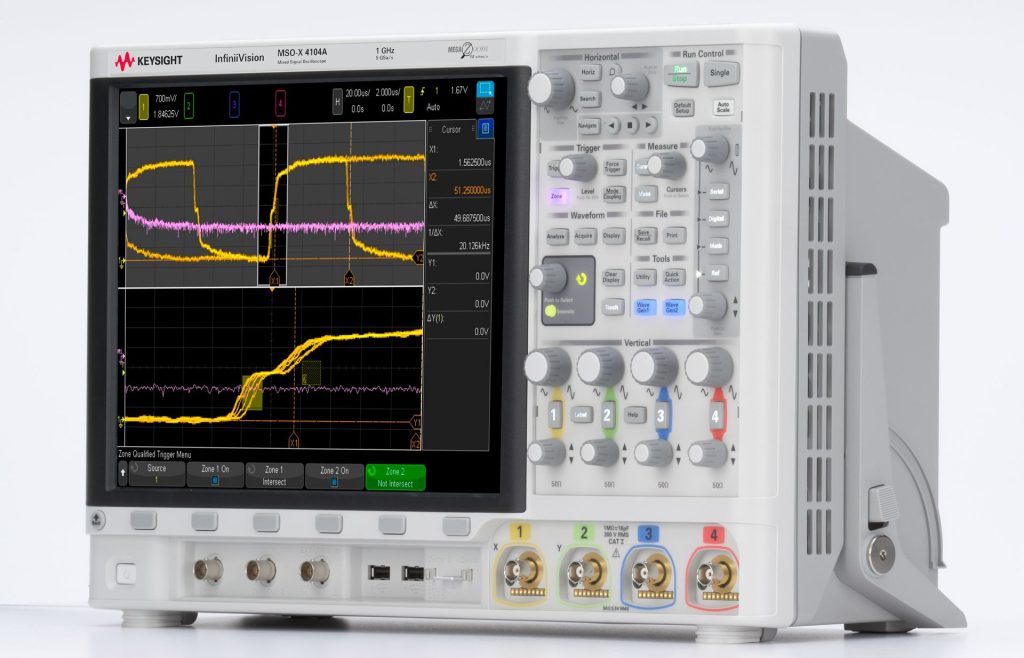

Keysight DSOX4104A 数字示波器 1GHz 带宽 5GSa/s 采样率 4 模拟通道

1. 品牌介绍

Keysight（是德科技）是电子测量技术与解决方案领域的专业提供商，源于惠普（HP）测试测量业务，拥有数十年行业技术积累。其产品覆盖示波器、信号发生器、频谱分析仪等全系列测量仪器，广泛服务于通信、半导体、汽车电子、航空航天、教育科研等领域，以精准、可靠、创新的技术助力工程师突破研发瓶颈，加速产品上市进程，始终秉持 “赋能创新，推动行业进步” 的品牌理念。

2. 产品特点

• 高端信号捕获性能：1GHz 模拟带宽可精准覆盖高速数字总线（如 DDR5、PCIe 4.0、USB4）、射频前端信号等高频场景需求，5GSa/s 实时采样率（单通道模式）确保高频信号波形无混叠，清晰还原纳秒级瞬态信号的边沿抖动、过冲 / 欠冲等细微特征，满足高端研发对信号精度的严苛要求。

• 低噪与高保真设计：搭载 Infiniium UXR 系列技术，通过优化信号链路与噪声抑制方案，实现 152μV 超低底噪，可精准捕捉微弱信号（如传感器小幅度输出、电源纹波），同时保障信号保真度，避免测量过程中引入额外干扰，为高精度测试提供基础。

• 多通道协同测试：标配 4 个高性能模拟通道（支持 ±40V 输入范围，输入阻抗 1MΩ/50Ω 可选，耦合方式 DC/AC/GND 切换），可同步采集多路高速信号（如多通道数据总线、电源与信号同步监测），无需额外设备即可完成多信号关联分析，适配复杂系统（如高端芯片、高速通信模块）调试，提升测试效率。

• 便捷操作与显示：配备 12.1 英寸电容触摸屏（分辨率 1280×800），支持多点触控、波形缩放、参数快捷标注，操作响应迅速；屏幕显示面积大，可同时展示多通道波形、分析数据（如眼图、抖动趋势），搭配直观的交互界面，新老用户均可快速上手，降低复杂测试任务的操作门槛。

• 丰富分析与扩展能力：支持眼图分析（评估高速信号完整性）、抖动分析（分解抖动成分，定位干扰源），可解码 USB 3.2、PCIe 4.0、CAN FD 等多种高速协议，快速定位通信帧错误、数据丢失等问题；可选配最大 1Gpts / 通道的分段存储，可按需留存关键信号片段，节省存储资源的同时，便于后续回溯分析复杂信号变化；集成 FFT 频谱分析功能，无需外接频谱仪即可完成信号频域特性（如噪声、谐波）检测。

• 可靠场景适配：符合 ISO 9001 质量标准、CE 电磁兼容认证，工作温度范围 0-55℃，湿度 10%-90%（无冷凝），适应实验室、高端制造车间等多环境使用；机身采用耐用工业设计，重量约 7.2kg，兼顾稳定性与便携性，支持多种探头兼容（如高压探头、差分探头、有源探头），扩展测量范围与场景。

3. 产品规格

规格类别	详细参数
带宽	模拟通道：1GHz（-3dB）
采样率	实时采样率：5GSa/s（单通道），2.5GSa/s（双通道），1.25GSa/s（四通道）
存储深度	标配：20Mpts / 通道；选配：最大 1Gpts / 通道（分段存储）
通道配置	4 个模拟通道（输入阻抗：1MΩ/50Ω 可选，耦合方式：DC/AC/GND；输入范围：±40V）
底噪性能	152μV（典型值，2mV/div 量程，50Ω 输入）
触发功能	边沿触发、脉冲触发（宽度 / 周期 / 占空比）、视频触发（NTSC/PAL/SECAM）、协议触发（USB/PCIe/CAN FD 等）、欠幅触发、超时触发、码型触发、眼图触发，触发灵敏度：≤2mV（1GHz）
分析功能	眼图分析（含眼高 / 眼宽测量、抖动预算分析）、抖动分析（RMS 抖动、峰峰值抖动、抖动分解）、串行协议解码（USB 3.2/PCIe 4.0/CAN FD/I2C/SPI 等）、波形参数自动测量（频率 / 周期 / 幅度 / 抖动等 60 + 参数）、FFT 频谱分析（最大点数 2M）
显示屏幕	12.1 英寸电容触控屏（分辨率：1280×800），支持亮度 / 对比度调节、分屏显示
核心技术	Infiniium UXR 系列技术
接口配置	USB 3.0（主机 / 设备）、LAN（LXI-C 类）、GPIB（可选）、HDMI（显示输出）、探头补偿信号输出接口、触发输入 / 输出接口
供电需求	100-240V AC，50/60Hz，功耗：≤150W
外形尺寸	380mm（宽）×155mm（高）×485mm（深），重量：约 7.2kg
工作环境	温度：0-55°C，湿度：10%-90%（无冷凝），海拔：≤2000m

4. 应用场景

• 高速数字设计：适用于 DDR5 内存总线、PCIe 4.0/5.0 接口、USB4 等高速数字电路的研发调试，1GHz 带宽与 5GSa/s 采样率可精准捕获总线信号的眼图劣化、抖动超标等问题，通过抖动分解功能定位干扰源（如电源噪声、串扰），保障高速接口信号完整性，加速高端芯片、服务器主板等产品研发。

• 电源完整性测试：针对高性能处理器电源、服务器电源模块、工业高端电源等复杂电源系统，152μV 低底噪可精准测量 mV 级电源纹波与噪声，4 个通道可同步采集输入 / 输出电压、负载电流、纹波信号，结合 FFT 分析检测电源噪声谐波，评估电源动态响应与稳定性，排查电压跌落、纹波超标等问题。

• 射频测试：用于射频前端模块（如 5G 小基站、卫星通信设备）的中高频信号测试，1GHz 带宽可覆盖射频信号中频段测量需求，低底噪特性保障微弱射频信号（如接收端小信号）的精准捕获，FFT 频谱分析功能可评估信号频谱纯度、噪声系数，为射频电路调试提供数据支撑。

• 汽车电子高端测试：针对汽车 ADAS（高级驾驶辅助系统）核心模块（如激光雷达、毫米波雷达、自动驾驶域控制器），支持 CAN FD、Ethernet 等汽车高速总线协议解码，可采集雷达传感器输出信号、域控制器供电信号，通过眼图分析评估总线信号质量，排查信号干扰导致的功能异常，适配汽车电子高端研发场景。

• 半导体研发测试：用于高端半导体芯片（如 CPU、GPU、AI 芯片）的研发与验证，4 个通道可同步监测芯片核心电压、IO 端口信号、高速通信总线，低底噪与高采样率保障芯片微弱信号与瞬态信号的精准捕获，通过协议解码与抖动分析，验证芯片通信接口性能，加速芯片设计迭代。
