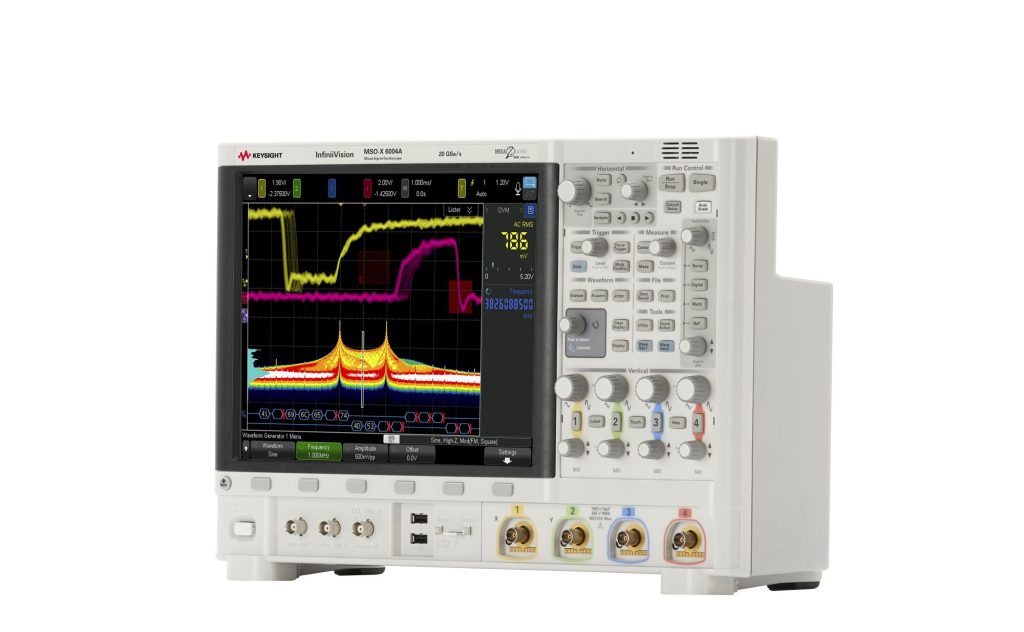

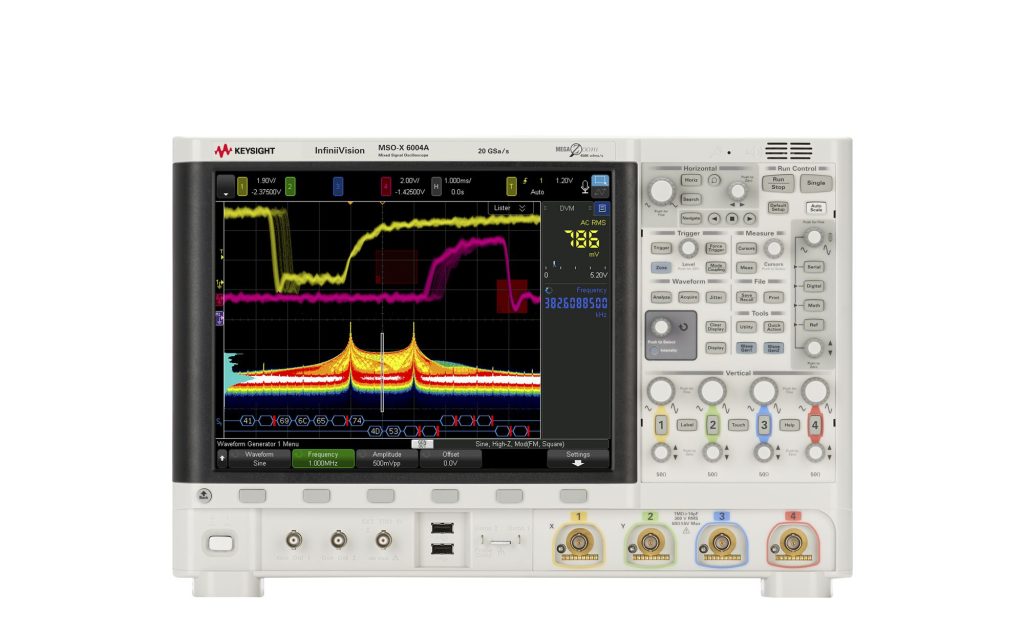

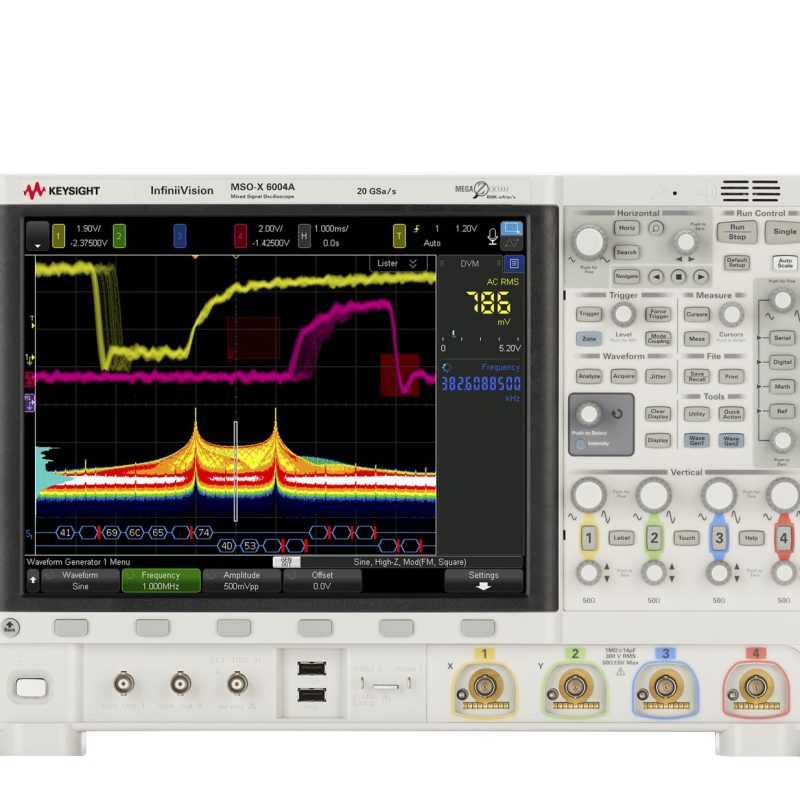

Keysight DSOX6004A 1GHz 示波器_5GSa/s 采样率_4 通道_MegaZoom IV 技术 – 是德科技

1. 品牌介绍

是德科技（Keysight Technologies）传承自惠普（HP）测试测量业务，拥有数十年电子测试领域技术积淀。公司专注于为通信、半导体、汽车电子、航空航天、工业电子及教育科研等领域客户，提供高精度、高可靠性的测试仪器与定制化技术服务。其示波器产品以稳定的信号保真度、实用的功能配置、便捷的操作体验及灵活的扩展性，在行业内积累了良好口碑，持续为各领域技术研发与产品验证提供有力支撑。

2. 产品特点

• 灵活带宽与高速采样：1GHz 基础带宽可升级至 6GHz，适配从百兆到千兆级高速信号测试需求；5GSa/s 实时采样率，确保在全带宽范围内无失真捕获信号边沿、过冲等瞬态特征，满足高速数字电路等场景的精准测量。

• 智能存储与数据处理：搭载 MegaZoom IV 智能存储器技术，优化数据读写与缓存效率，兼顾存储深度与操作响应速度；提供高达 4Mpts 每通道存储深度，可完整记录长时间序列信号或复杂瞬态事件，避免关键测试数据遗漏。

• 丰富高级分析功能：支持串行协议解码（涵盖 I²C、SPI、UART、CAN、Ethernet 等），可直接解析总线数据帧，定位通信故障；集成功率分析功能，精准测量电源功耗与纹波特性；具备频谱视图功能，可快速分析信号频率域特征，拓展测试维度。

• 便捷操作与交互体验：10.1 英寸电容触摸屏支持手势缩放、拖拽及区域触发操作，界面布局贴合工程测试习惯；支持多语言（含中文）显示与自定义快捷键，可根据测试需求调整操作流程，提升使用效率。

• 紧凑设计与扩展适配：机身结构紧凑，有效节省实验室或工作台空间；集成 USB 3.0（数据传输 + 外设扩展）、LAN（LXI-C，支持远程控制）、HDMI（外接显示）等接口，可灵活连接电脑、打印机、外部显示器等设备，满足多样化测试环境需求。

3. 产品规格

技术参数	具体指标
模拟通道配置	4 个模拟通道
带宽	1GHz（支持升级至 6GHz）
实时采样率	5GSa/s（单通道），2.5GSa/s（双通道），1.25GSa/s（四通道）
存储深度	每通道最大 4Mpts
核心技术	MegaZoom IV 智能存储器技术
触发功能	支持边沿触发、码型触发、脉冲宽度触发、超时触发、区域触发、协议触发等
分析功能	串行协议解码（I²C/SPI/UART/CAN/Ethernet 等）、功率分析、频谱视图、自动测量（≥50 种参数）、波形数学运算
显示屏幕	10.1 英寸电容触摸屏，分辨率 1280×800，亮度 / 对比度可调
接口配置	USB 3.0（2 个）、LAN（LXI-C）、HDMI 输出、触发输入 / 输出、外部参考时钟接口
垂直灵敏度范围	1mV/div – 10V/div（1MΩ 阻抗），20mV/div – 200V/div（50Ω 阻抗）
垂直测量精度	±2.5%（典型值，25℃环境下，1mV/div – 10V/div 量程）
机身尺寸（宽 × 高 × 深）	约 360mm×160mm×340mm
机身重量	约 8kg
工作环境温度	0℃ – 40℃
存储环境温度	-20℃ – 65℃
质保期限	3 年

4. 应用场景

• 高速数字电路调试：适用于 DDR4/DDR5、PCIe 4.0/5.0、Ethernet（10Gbps）等高速接口电路调试，5GSa/s 采样率可清晰呈现信号时序偏移、串扰、过冲等问题，协议解码功能快速定位总线通信故障，保障高速数据传输稳定性。

• 电源完整性分析：针对开关电源、电源管理芯片（PMIC）、DC-DC 模块等产品，功率分析功能可精准测量电源输出纹波、噪声、功耗及转换效率；4Mpts 存储深度记录长时间负载变化下的电源动态响应，助力优化电源设计。

• 无线通信测试：支持无线通信模块（如 5G NR、Wi-Fi 6/7）的射频前端信号测试，频谱视图功能分析信号频率分布与杂散特性；高采样率与宽带宽适配射频信号捕获需求，辅助验证通信模块信号质量与传输性能。

• 工业电子研发：用于工业伺服驱动器、高速 PLC、工业以太网设备研发，监测控制信号与数据传输信号，分析信号完整性与抗干扰能力，确保设备在工业环境下的稳定运行，符合工业电子测试标准。

• 半导体测试：适配半导体芯片（如高速处理器、射频芯片）的研发与验证，捕获芯片输入输出信号，分析信号时序与电平特性，结合协议解码功能验证芯片与外设的通信兼容性，支撑芯片性能优化。
