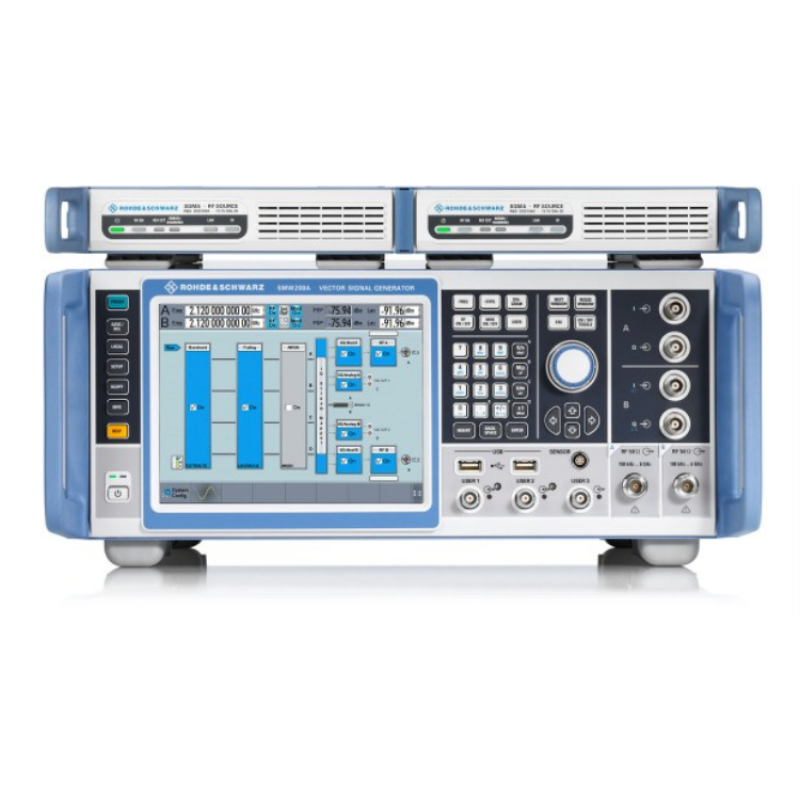

R&S®SMW200A 矢量信号发生器适用于严苛的应用。得益于灵活、高性能以及直观化操作，这款矢量信号发生器可用于生成复杂的高质量数字调制信号。
R&S®SMW200A 发生器非常适合生成所需的数字调制信号，以便开发新型宽带通信系统、验证 4G 和 5G 基站或用于航空，航天和国防工业应用。
R&S®SMW200A 的 I/Q 调制带宽高达 2 GHz（具有内部基带），满足四代和第五代标准（例如 5G、LTE-Advanced 和 IEEE 802.11ac/ad），专为满足未来需求而设计。模块化可扩展架构便于用户根据实际应用优化发生器，并在需要时进行升级。
用户可添加一个附加射频路径、两个基带以及四个衰落模拟器模块，并且信号质量不会受到任何影响。因此，R&S®SMW200A 可以创建以往需要多台仪器或根本无法实施的信号场景。从 MIMO（ 8×2）和 LTE-Advanced 载波聚合（包括衰落）到多标准无线电，从未有仪器具备信号生成能力。
如果需要两个以上的射频路径，则可以连接附加的 R&S®SGMA 信号发生器模块。基于触摸屏的直观操作概念便于用户简要了解复杂程度不一的测量活动，并快速提供所需结果。
主要特点
频率范围介于 100 kHz 至 3 GHz、6 GHz、7.5 GHz、12.75 GHz、20 GHz、31.8 GHz、40 GHz 或 44 GHz
可选的附加射频路径，范围介于 100 kHz 至 3 GHz、6 GHz、7.5 GHz、12.75 GHz、20 GHz、31.8 GHz 或 44 GHz
符合所有重要的数字通信标准的选件
可选集成式衰落模拟器，带宽高达 800 MHz
支持所有主要的 MIMO 模式，包括 3×3、4×4、8×4、4×8 以及 4x2x2
触摸屏设计辅以重要框图，实现直观操作
| 频率范围，射频路径 A | R&S®SMW-B1003 | 100 kHz 至 3 GHz |
| R&S®SMW-B1006 | 100 kHz 至 6 GHz | |
| R&S®SMW-B1007 | 100 kHz 至 7.5 GHz | |
| R&S®SMW-B1012 | 100 kHz 至 12.75 GHz | |
| R&S®SMW-B1020 | 100 kHz 至 20 GHz | |
| R&S®SMW-B1031 | 100 kHz 至 31.8 GHz | |
| R&S®SMW-B1040/-B1040N | 100 kHz 至 40 GHz | |
| R&S®SMW-B1044/-B1044N | 100 kHz 至 44 GHz | |
| 频率范围，射频路径 B（可选，参见 R&S®SMW200A 数据表了解可能的射频路径配置） | R&S®SMW-B2003 | 100 kHz 至 3 GHz |
| R&S®SMW-B2006 | 100 kHz 至 6 GHz | |
| R&S®SMW-B2007 | 100 kHz 至 7.5 GHz | |
| R&S®SMW-B2012 | 100 kHz 至 12.75 GHz | |
| R&S®SMW-B2020 | 100 kHz 至 20 GHz | |
| R&S®SMW-B2031 | 100 kHz 至 31.8 GHz | |
| R&S®SMW-B2044/-B2044N | 100 kHz 至 44 GHz |
| 指定电平范围 | 3 MHz ≤ f < 20 GHz | –120 dBm 至 +18 dBm (PEP) |
| 20 GHz ≤ f ≤ 44 GHz | –120 dBm 至 +11/+18 dBm (PEP)，取决于射频 |
| 谐波 | 电平 < 10 dBm，连续波 | < –30 dBc |
| 20 GHz、31.8 GHz、40 GHz 和 44 GHz 频率选件，f > 3.5 GHz | < –55 dBc | |
| 非谐波 | 具有全量程直流输入的连续波或矢量调制，电平 > –10 dBm， 载波偏置 > 10 kHz，200 MHz < f ≤ 1500 MHz | |
| 标配 | < –80 dBc | |
| 带 R&S®SMW-B711/-B721 选件 | < –90 dBc | |
| SSB 相位噪声 | 连续波，载波偏置 = 20 kHz，f = 1 GHz | |
| 标配 | < –134 dBc，–140 dBc（典型值） | |
| 带 R&S®SMW-B711/-B721 选件 | < –144 dBc，–150 dBc（典型值） | |
| 连续波，载波偏置 = 20 kHz，f = 10 GHz | ||
| 标配 | < –114 dBc，–120 dBc | |
| 带 R&S®SMW-B711/-B721 选件 | < –124 dBc，–130 dBc |
| 支持的模拟调制模式 | 调幅（可选），调频（可选），调相（可选），脉冲（可选） |
| 射频调制带宽 | 具有内部宽带基带，“I/Q 宽带”开启 | |
| 300 MHz ≤ f ≤ 2.5 GHz | ±40% 的载波频率 | |
| f > 2.5 GHz | ±1 GHz | |
| 具有内部标准基带，“I/Q 宽带”开启，f ≥ 250 MHz | ±80 MHz | |
| 指定射频调制带宽中的调制频率响应 | 具有内部宽带基带，“I/Q 宽带”开启 | < 1.0 dB，< 0.4 dB（测量值） |
| 宽带基带发生器 | R&S®SMW-B9 选件，可安装 2 个基带发生器 | |
| 信号带宽 | 取决于选件 | 2 GHz |
| 任意波形发生器存储 | 取决于选件 | 2 Gsample |
| 频率偏移 | 取决于选件 | -1 GHz 至 + 1 GHz |
| 标准基带发生器 | R&S®SMW-B10 选件，可安装 2 个基带发生器 | |
| 信号带宽 | 取决于选件 | 160 MHz |
| 任意波形发生器存储 | 取决于选件 | 1 Gsample |
| 频率偏移 | 取决于选件 | -80 MHz 至 +80 MHz |
| 支持的标准及调制系统 | 5G 新空口、蜂窝物联网、LTE（第 15 版）、3GPP FDD/HSPA/HSPA+、WLAN IEEE 802.11a/b/g/n/j/p/ac/ad/ax/be、DVB-S2/DVB-S2X、OFDM 信号生成、加性高斯白噪声等 |
| 衰落模拟器 | R&S®SMW-B14 或 -B15 选件，多可安装四个衰落模块 | |
| 衰落带宽 | 800 MHz | |
| 衰落通道 | 取决于选件 | 64 个 |
| MIMO 衰落场景 | 取决于选件 | 2×2、4×2、2×4、3×3、4×4、8×4、4×8、8×2、2×8、4x2x2 等 |
| 衰落模式 | 取决于选件 | 多通道、移动延时、生灭、高速列车、双通道干扰装置 |
| 衰落分布 | 取决于选件 | 瑞利、莱斯、纯多普勒、静态路径、高斯等 |
| 噪声源 | 加性高斯白噪声、相位噪声、陷波噪声、脉冲噪声 |
