- 产品描述
- 选件

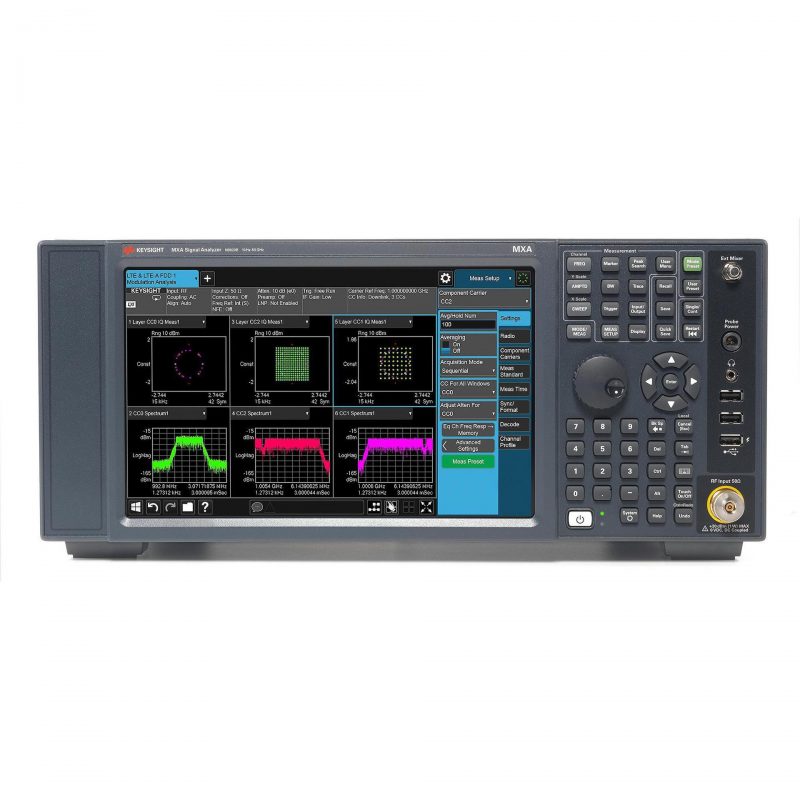

N9020B MXA频谱分析仪专为无线设备测试而设计，可帮助您通过参数或RF功能测试快速，自信地表征几乎任何无线设备的信号。直观的多点触摸界面降低了测量复杂性，即使在使用设备时也是如此。
- 在10 Hz至50 GHz的宽频率范围内以及高达160 MHz的分析带宽下查看更多内容
- 通过硬件加速的功率测量，快速的显示更新，快速的标记峰搜索和快速扫描来缩短测试时间
- 通过捕获更长的I / Q样本来获得完整的信号表征
- 准确分析复杂信号，例如带有EVM的802.11ac，低至0.3％（–50 dB）
- 使用X系列应用程序通过一键式测量简化测试
- 通过全频段实时频谱分析捕获难以捉摸的信号或瞬态信号
频率范围
| N9020B-503 | 频率范围，10 Hz 至 3.6 GHz |
| N9020B-508 | 频率范围，10 Hz 至 8.4 GHz |
| N9020B-513 | 频率范围，10 Hz 至 13.6 GHz |
| N9020B-526 | 频率范围，10 Hz 至 26.5 GHz |
| N9020B-532 | 频率范围，10 Hz 至 32 GHz |
| N9020B-544 | 频率范围，10 Hz 至 44 GHz |
| N9020B-550 | 频率范围，10 Hz 至 50 GHz |
前置放大器
| N9020B-P03 | 前置放大器，3.6 GHz |
| N9020B-P08 | 前置放大器，8.4 GHz |
| N9020B-P13 | 前置放大器，13.6 GHz |
| N9020B-P26 | 前置放大器，26.5 GHz |
| N9020B-P32 | 前置放大器，32 GHz |
| N9020B-P44 | 前置放大器，44 GHz |
| N9020B-P50 | 前置放大器，50 GHz |
带宽
| N9020B-B1A | 分析带宽，125 MHz |
| N9020B-B1X | 分析带宽，160 MHz |
| N9020B-B40 | 分析带宽，40 MHz |
| N9020B-B85 | 分析带宽，85 MHz |
性能选项
| N9020B-MPB | 微波预选器旁路 |
| N9020B-NF2 | 本底噪声扩展、仪器校准 |
| N9020B-PFR | 精密频率参考 |
| N9020B-DP2 | 数字处理器，2 GB 捕获内存 |
| N9020B-EA3 | 电子衰减器，3.6 GHz |
基带输入
| N9020B-BBA | I/Q 基带输入，模拟 |
校准选项
| N9020B-UK6 | 带有测试数据的商业校准证书 |
| N9020B-AMG | 校准 + 不确定性 + Guardbanding（认证） |
| N9020B-A6J | ANSI Z540-1-1994 校准 |
连接选项
| N9020B-CR3 | 连接器背面，第二个 IF 输出 |
| N9020B-CRP | 连接器，可编程后中频输出 |
| N9020B-YAS | Y轴屏幕视频输出 |
外部混音
| N9020B-EXM | 外部混合 |
便携式包装
| N9020B-中国 | 便携配置 |
安全 – PC 功能
| N9020B-SF2 | 安全功能，禁止保存结果 |
| N9020B-SF1 | 安全功能，不包括启动程序 |
| N9020B-SS1 | 额外的可移动固态硬盘，Win10，适用于 PC6S |
应用程序软件
| N6171A | MATLAB 软件 |
实时记录器
| N9020B-RTR | 实时频谱记录仪和分析仪应用实例 |
配件
| 1CM113A | 机架安装法兰套件 177.0mm H (4U) – 两个法兰支架 – 新幻影灰色 |
| 1DVR001A | ROM/CD-R/RW 驱动器 |
| 1MSE001A | 鼠 |
| MLP001A | 小损耗焊盘，50 到 75 欧姆 |
| 1CR013A | 用于 11 英寸、14 英寸和 16 英寸安装孔的机架滑动套件 |
订阅的应用软件
| N6141EM0E | EMI 测量应用 |
| N9061EM0E | 远程语言兼容性测量应用程序 |
| N9077EM0E | WLAN 802.11a/b/g/j/p/n/af/ah 测量应用 |
| N9062EM0E | SCPI 语言兼容性测量应用程序 |
| N9063EM0E | 模拟解调测量应用 |
| N9067EM0E | 脉冲分析测量应用 |
| N9068EM0E | 相位噪声测量应用 |
| N9069EM0E | 噪声系数测量应用 |
| N9071EM0E | GSM/EDGE/Evo 测量应用 |
| N9073EM0E | W-CDMA/HSPA+ 测量应用 |
| N9077EM1E | WLAN 802.11ac/ax 测量应用 |
| N9080EM0E | LTE 和 LTE-Advanced FDD 测量应用 |
| N9080EM3E | NB-IoT 和 eMTC FDD 测量应用 |
| N9081EM0E | 蓝牙 (TM) 测量应用程序 |
| N9082EM0E | LTE 和 LTE-Advanced TDD 测量应用 |
| N9084EM0E | 短距离通信和物联网测量应用 |
| N9085EM0E | 5G NR 测量应用 |
| N9020RT1B | 实时分析大可用 BW，基本检测 |
| N9020RT2B | 实时分析大可用 BW，佳检测 |
| N90EMEDPB | 增强显示包 |
| N90EMEMCB | 基本 EMC 功能 |
| N90EMESCB | 外部源控制 |
| N90EMFP2B | 快速功率，高达 510 MHz 带宽 |
| N90EMFT1B | 频率模板触发，基本检测 |
| N90EMFT2B | 频率模板触发，佳检测 |
| N90EMTDSB | 时域扫描 |
| N9054EM0E | 矢量调制分析数字解调测量应用 |
| N9054EM1E | 矢量调制分析定制 OFDM 应用 |
| N90EMRBEB | 分辨率带宽扩展 |
| N9072EM0E | cdma2000 测量应用程序，仅限远程控制 |
| N9076EM0E | 1xEV-DO 测量应用程序，仅限远程控制 |
| N9079EM0E | TD-Scdma/HSPA 测量应用，仅限远程控制 |
| N9080EM4E | LTE V2X测量应用 |
| 89601200C | 基本矢量信号分析和硬件连接 |
| 89601301C | 多供应商硬件连接 |
| 89601AYAC | 数字解调分析 |
| 89601B7NC | 3G调制分析 |
| 89601B7RC | 无线连接调制分析 |
| 89601BHFC | 自定义 OFDM 调制分析 |
| 89601BHGC | LTE/LTE-A FDD 调制分析 |
| 89601BHHC | LTE/LTE-A TDD调制分析 |
| 89601BHMC | DOCSIS 调制分析 |
| 89601BHNC | 5G NR 调制分析 |
| 89601BHPC | FMCW雷达分析 |
| 89601BHQC | 脉冲分析 |
| 89601BHTC | 物联网调制分析 |
| 89601BHXC | 高吞吐量 WLAN 调制分析 |
| N90EMPSMB | 电源套件测量应用程序 |
| N9077EM2E | WLAN 802.11be 测量应用 |
