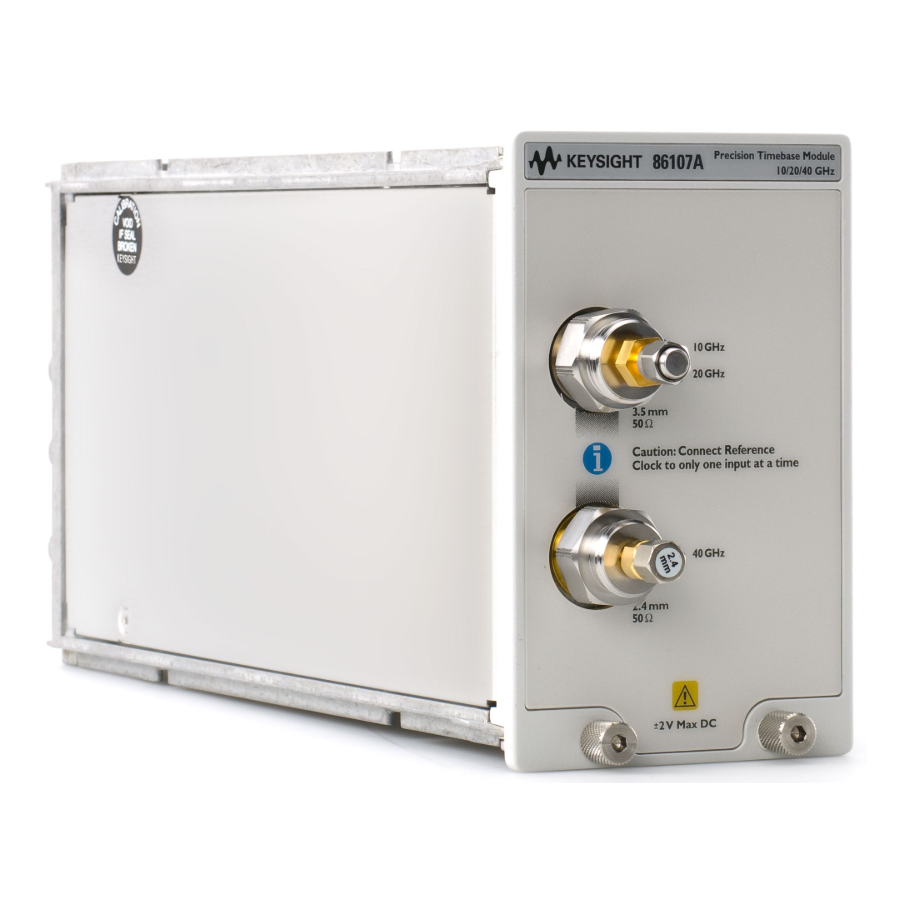

Keysight  86107A 时基参考模块

Keysight 86107A 时基参考模块是过去10多年来宽带采样示波器领域中重要的一项技术进步。

主要特性与技术指标

输入信号

  • 类型:同步时钟、方波至正弦波形
  • 特征电平:0.2 – 1.5Vpp
  • 触发范围:2至48 GHz(取决于选件)
  • 电输入:3.5 mm阳头(频率大于25 GHz带宽时使用2.4 mm阳头)

时基抖动

  • < 200 fs rms(频率大于4 GHz)
  • < 280 fs rms(频率小于 4 GHz)

 兼容性

86100A/B/C Infiniium DCA/DCA-J主机

86107A是过去10多年来宽带采样示波器领域中重要的一项技术进步。抖动幅度已经降低了大约一个数量级,现在低于200 fs RMS。同时,时基分辨率也已从10 ps/格提高到2 ps/格。86107A把时基抖动性能和线性度提高了5倍以上,因此可提供40 Gb/s波形视图。
