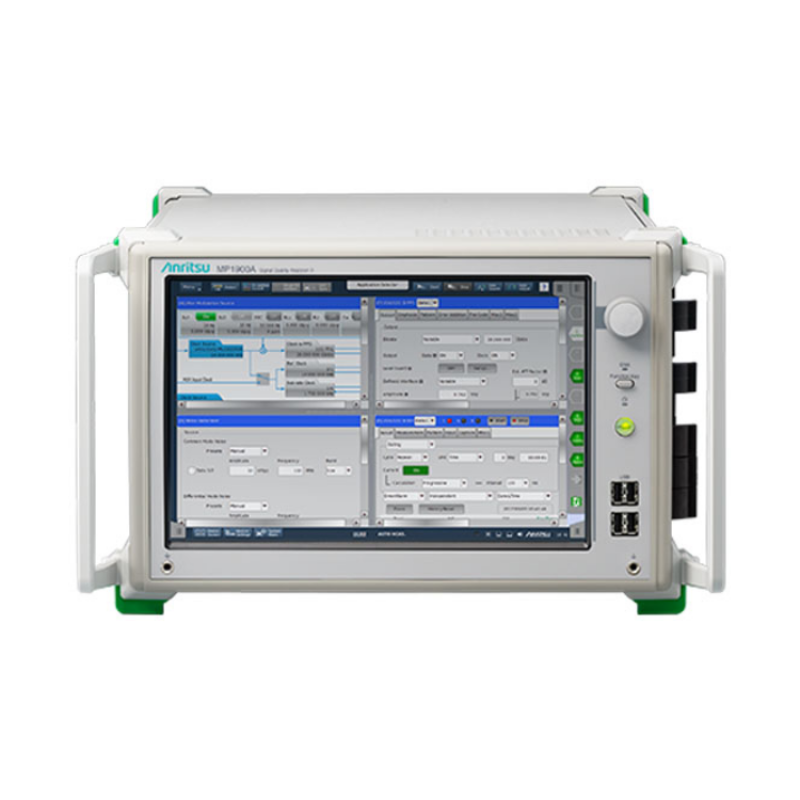

Anritsu MP1900A-R 信号质量分析仪

MP1900A系列是一款8插槽模块化高性能BERT,支持NRZ和PAM4以及PCI Express/USB等总线接口的高速网络接口的一体化物理层测量。

为了满足在智能手机和移动终端普及下迅速膨胀的数据流量,数据中心网络接口正转向成为更快的200 GbE, 400 GbE 和800 GbE标准。通信设备互连不但已开始采用支持速度更快且高达32 Gbit/s的PCI Express Gen5,也开始采用了多通道技术。
安立的信号质量分析仪-R MP1900A系列是一款具备8个模块插槽的高性能BERT,通过PPG/ED、及抖动/噪声发生器等扩展测量应用,从而支持更快速度设备以进行信号完整性分析。除了针对宽带网络接口的物理层测量功能外,一体化的MP1900A还支持了PCI Express总线等接口的测量。

支持应用
100 GbE / 200 GbE / 400 GbE / 800 GbE,CEI-25G / 28G / 56G / 112G,InfiniBand EDR / HDR,光纤通道,PCI Express Gen1 / 2/3/4/5,Thunderbolt 1/2/3,USB3 .2 / 4 Type C,SAS-3 / -4,DP1.4,光模块,SERDES,AOC,高速互连。

PAM4测试方案

    1、最大传输容量为512 Gbit / s

    2、PAM4 PPG/ED (MU196020A/MU196040A)

  2.1、Baud rate of 2.4 to 64.2 Gbaud*1

  2.2、多通道可扩展性 4ch PAM4/NRZ  NEW

  2.3、高速Tr / Tf 8.5 ps(20 – 80%)

  2.4、低残余抖动数据输出170 fs rms(典型值)

  2.5、高质量数据输出,低噪声,低失真

  2.6、4抽头强调(可变范围20 dB)

  2.7、ISI调整功能  NEW

  2.8、FEC模式生成功能  NEW

  2.9、Stressed裕度BER < E-12*2

  2.10、內部時鐘恢復

  2.11、PAM 4模式编辑器,符号错误测量

    3、使用DUT BER计数器功能测量抖动容限  NEW

    4、电压噪声附加功能(Common/Differential/White Noise)

    5、抖動,校樣強度測量功能(SJ / RJ / BUJ / SSC)

高速串行总线接口测试解决方案

    1、传输容量最大512 Gbit/s,一个主框架最多可扩展至16ch(配备8个32 Gbit/s 2ch PPG插槽)

    2、一体化支持高速网络、PCIe等总线接口或双向测试

    3、新宽带32 Gbit/s SI PPG/ED(MU195020A/MU195040A)

        3.1、可选1ch/2ch

        3.2、可变ISI功能

        3.3、10阶加重

        3.4、比特率2.4 Gbit/s到32.1 Gbit/s

        3.5、支持NRZ/PAM4

        3.6、高灵敏度的数据输入,典型值达15 mV(眼高)

        3.7、随机抖动的内部抖动输出低至115 fs rms(典型值)

        3.8、多频段CTLE(8 Gbit/s、16 Gbit/s、28 Gbit/s带宽)

    4、USB 链路训练、LTSSM分析(使用MU195020A/MU195040A/MX183000A-PL022)

    5、电压噪声增加功能(普通、差动式、白噪声,使用MU195020A/MU195050A)

    6、增加抖动和测量抖动容限功能(SJ/RJ/BUJ/SSC,使用MU181500B/MX183000A-PL001)

    7、PCI Express链路训练、LTSSM分析(使用MU195020A/MU195040A/MX183000A-PL021)
