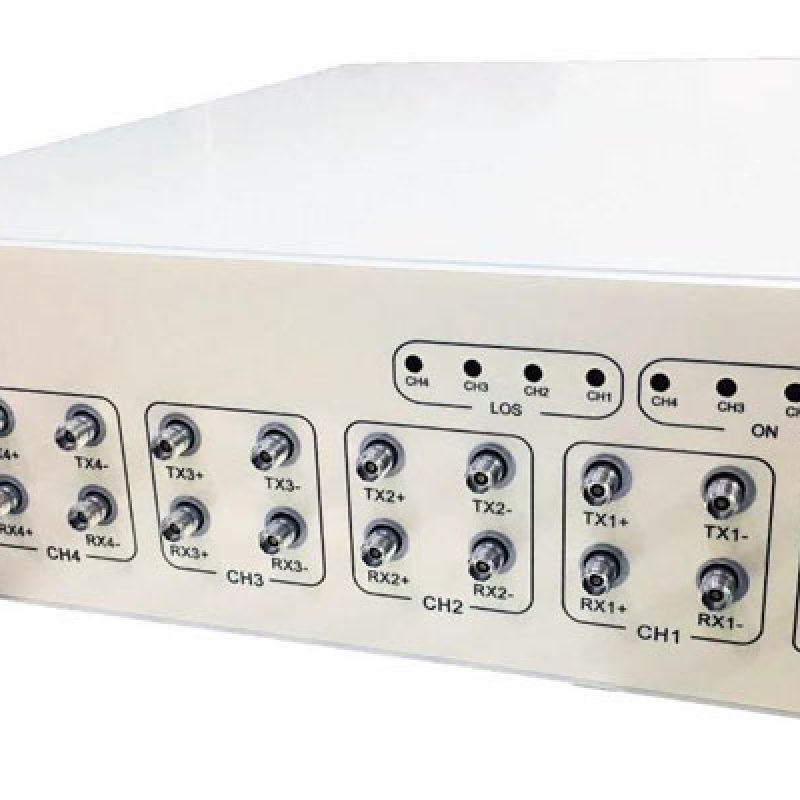

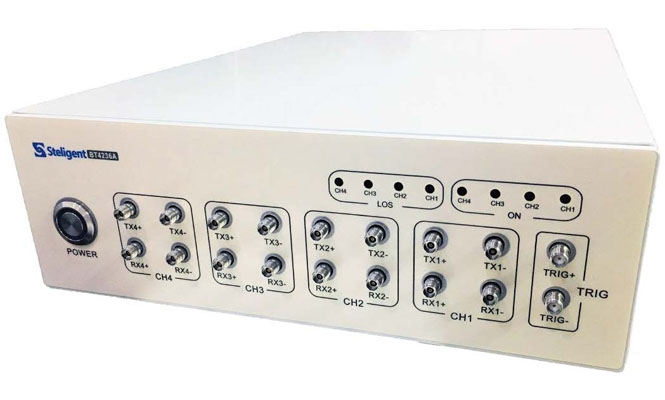

Steligent BT4236A误码仪多通道测试电光

T4236A是一款高性能、易于使用、4通道、经济的4 x 32 Gb/s误码率测试仪(BERT),适用于当前100 G TOSA/ROSA组件的研发和制造环境以及现场安装。它充分体现了串扰敏感性、背板和多通道串行数据系统的特性,也是AOC和电光模块生产测试的良好工具。

误码仪BT4236A是一种多通道信号完整性测试系统,适用于手动或自动表征多通道串行数据通道或运行速度介于9.9Gb/s至32Gb/s之间的电气和光学设备(它通过可选的比特率处理所有常见的标准速度)。

BT4236A在一个紧凑的模块中集成了一个内部参考时钟、一个模式发生器、时钟恢复电路和一个BER分析仪,该模块以高达32GB/s的数据速率提供电气和光学接口。

BT4236A配有TFT触摸面板控制或USB接口。PPRBS输出速率在9.9G~32Gbps之间的NRZ光波形,可设置的数据模式为27-1,29-1、215-12123-123231-1和固定的40位用户定义模式。BERT系统由外部计算机通过USB端口控制,具有完整的软件支持、驱动程序和自动化编程指南。

主要特征

  • 四个独立的并行BERT通道;
  • 标准测量速率在9.9Gb / s和30Gb / s之间;
  • 4个输出中每个输出的独立电压电平调整,请参考发电机数据

参数

  • 支持所有行业PRBS模式:7、9、11、15、23、31;
  • 半速率时钟(高速)和分频触发输出(低速);
  • 集成时钟数据恢复;
  • 交换数据输入极性的能力;
  • 通过ML4000机箱的快速以太网/ USB接口;
  • 信号质量高,上升时间快,固有抖动低;
  • BERT可以进行完全编程,并支持其他软件的外部API调用,例如

   LabView,C#,VEE;

  • 性能可重复,可追溯至标准;
  • 由嵌入式触摸屏GUI或外部运行的用户软件控制

 Windows 7 PC通过USB接口连接;STELIGENT BT6201是一款多通道信号完整性测试系统,非常适合手动或 自动表征以9.9Gb / s至30Gb / s的速度运行的多通道串行数据通道或电气和光学设备 (它通过可选功能满足所有常见的标准速度) 比特率)。

目标应用

  • 多通道串行数据通道信号完整性特性;
  • 100G CFP2,CFP4,QSFP28线卡;
  • 100G有源光缆(AOC),直接连接电缆(DAC);
  • 电光收发器测试;
  • 电信/数据通信,组件,模块和系统的设计验证测试(DVT);
  • 高速SerDes测试与表征;
  • 网络设备的安装和维护测试;
  • 测试光收发器模块(25G SFP +,QSFP28,4X25G CFP2 / CFP4),

   转发器,线卡和子系统;

  • 测试光电组件和设备(TOSA,ROSA,激光器等);
  • Gb / s IC,PCB,电子模块,子系统和系统的测试;
  • 串行总线和高速背板设计;
  • 光传输网络中的安装测试和故障排除;

系统规格数据速率Steligent BT6201可以通过可选的比特率处理所有常见的标准速度介于9.9Gb / s和30Gb / s之间。可以定制添加此范围内的任何数据速率 。

操作系统所提供的软件可以通过以下方式在嵌入式触摸屏GUI或带有.NET v2.0的Windows 7上运行:USB 2.0接口。
