- 产品描述

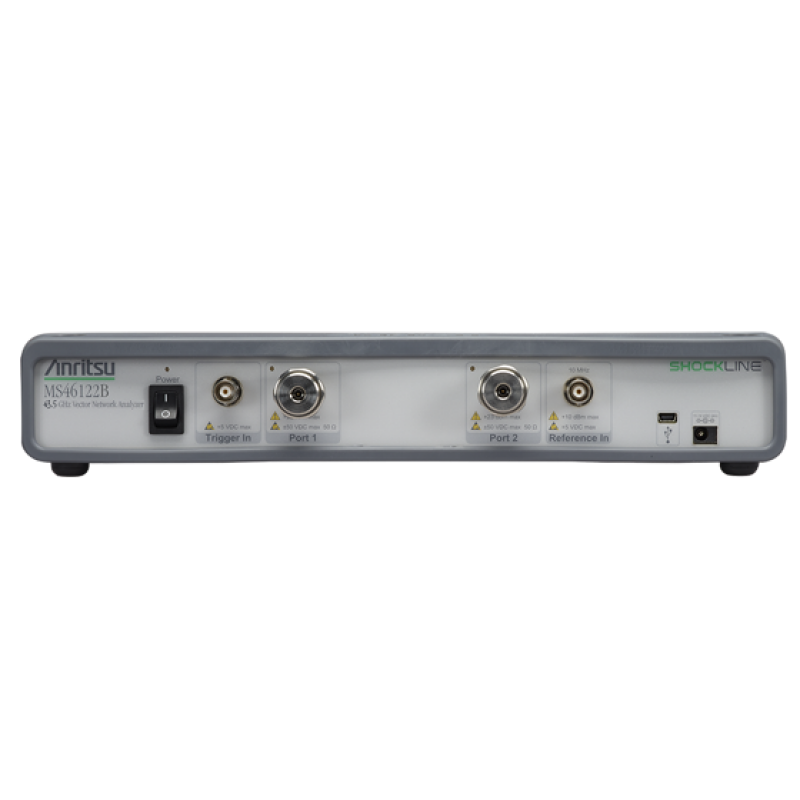

MS46122B 是包含三种 PC 控制的小型 ShockLine 矢量网络分析仪系列,频率范围为 1 MHz – 8/20/43.5 GHz。该系列采用 ShockLine VNA 芯片级技术,简化了内部 VNA 架构,提高了频率,降低了设备成本,加强了准确度和测量可重复性。
MS46122B 全系列产品都是低成本全反向 2 端口 VNA,专为制造、工程和教育领域的射频和微波应用而设计。所有三种 MS46122B VNA 的扫描速度均为每点 130 微秒,高于 100 dB 动态范围,适合各类设备测试应用。
这些全新 VNA 采用非常紧凑的 1U 机箱封装,通过连接用户 PC 上的 USB 可以实现外部控制,用户 PC 上需运行和 VNA ShockLine 系列其他产品相同的图形用户界面 (GUI) 软件。该系列没有任何机载内存,简化了其在应用中的使用。该 MS46122B 系列 VNA 成本更低、体积小巧且性能良好,是要求高性能和小尺寸的无源设备测试应用的理想选择。
主要功能
- Guaranteed performance to 43.5 GHz with Extended K™ ports
- PC 控制有效利用外部计算机的处理能力和功能。
- 小型 1U 封装有效利用工作台和机架空间。
- 没有机载数据存储,无需在应用中进行数据清除。
- 时域带有按时选通选项,能够简化并加快故障识别。
- ShockLine 系列采用通用的 GUI 接口,降低不同型号之间的转换成本。
- Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction
