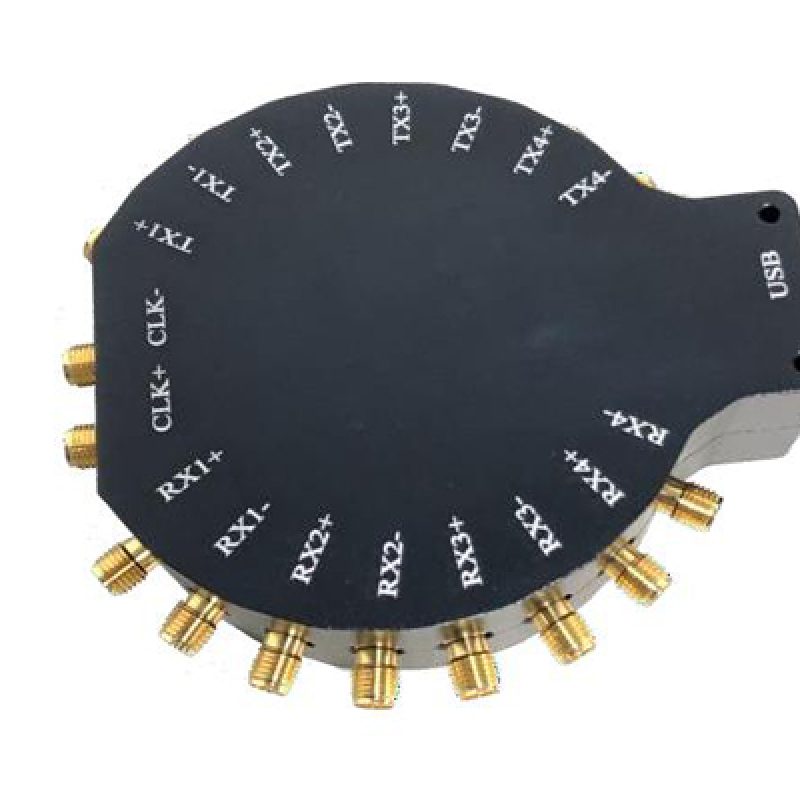

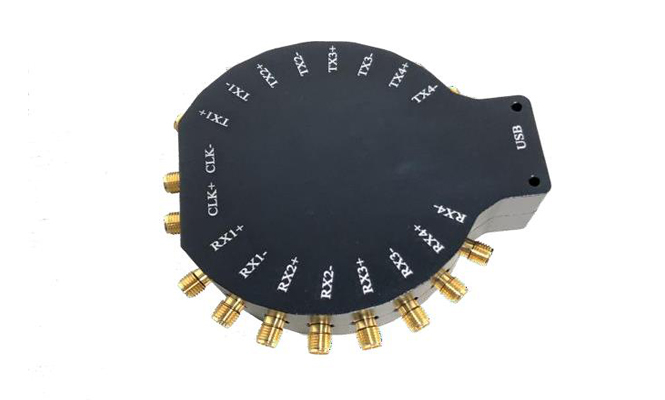

Steligent imBT4171误码仪

imBT4171是一种高性能、易用、4通道、经济的4 x 32 Gb/s误码率测试仪(BERT),适用于当前100 G TOSA/ROSA组件的研发和制造环境以及现场安装。它充分体现了串扰敏感性、背板和多通道串行数据系统的特性,也是AOC和电光模块生产测试的良好工具。

imBT4171在一个紧凑的模块中集成了一个内部参考时钟、一个模式发生器、时钟恢复电路和一个BER分析仪,该模块以高达32GB/s的数据速率提供电气和光学接口。

imBT4171通过USB接口与主机控制器(BU7535)配合,由笔记本电脑GUI控制。PPRBS输出速率在9.95G~32Gbps之间的NRZ光波形,数据模式可设置为27-1、29-1、215-1、223-1、231-1和固定的40位用户自定义模式。BERT系统由外部计算机通过USB端口控制,具有完整的软件支持、驱动程序和自动化编程指南。

imBT4171误码仪特点:

  • 四个独立的平行BERT车道
  • 标准测量速率介于9.95Gb/s和32Gb/s之间
  • 4个输出的独立电压电平调整,参考发电机数据输出表
  • 支持所有行业PRBS模式:7、9、15、23、31
  • 半速率时钟(高速)和分割触发输出(低速)
  • 集成时钟数据恢复
  • 交换数据输入极性的能力
  • 通过ML4000机箱提供快速以太网/USB接口
  • 高信号质量、快速上升时间和低固有抖动
  • BERT可以完全编程,并支持来自其他软件的外部API调用,例如LabView、C#、VEE
  • 可重复的性能和可追溯到标准
  • 由嵌入式触摸屏GUI或通过USB接口连接的外部Windows 7 PC上运行的用户软件控制
