Steligent PBT2688A多通道高性能误码仪
  • 产品描述

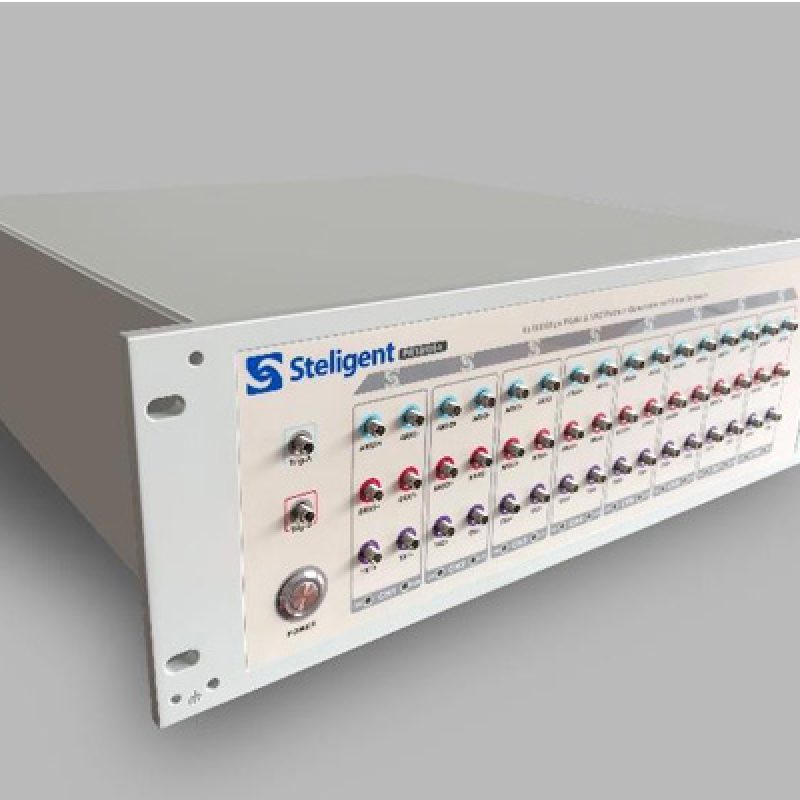

Steligent PBT2688A多通道高性能误码仪

PBT2688A是一种高性能、易用、成本效益高、8x56Gb/sPAM4位误码率测试仪(BERT),适用于当前200G/400GTOSA/ROSA组件的研发和制造环境以及现场安装。 它是表征串扰磁化率、背板和多车道串行数据系统的充分特征,也是AOC和电光模块生产测试的良好工具。

PBT2688A包含一个内部参考时钟,一个具有4个Tap预强调的模式发生器和一个具有CTLE均衡器的误差检测器,在一个紧凑的大小,提供多电通道接口,数据速率高达56GB/sPAM4。

PBT2688A波特率可在PAM4格式的19.5~29Gbaud范围内可调,NRZ格式的19Gbps~32Gbps,可设置的数据模式为27-1, 29-1, 213-1, 215-1, 231方波和固定的64位用户定义模式。 误码率系统由外部计算机通过USB端口控制,具有完整的软件支持、驱动程序和自动化编程指南。

PBT2688A误码仪特征

  • –八个独立的并行BERT车道,支持8个PAM4车道加;
  • –标准测量率在19.5Gbaud~29GBaud之间,采用PAM4格式;
  • –标准测量速率在19Gbps~28Gbps之间,采用NRZ格式
  • –每个通道的独立模式/门控时间/极性
  • –支持PRSB31/15/13/11/9/7、QPRBS13-CEI、QPRBS31-CEI、PRBS13Q、PRBS15Q和PRBS31Q
  • –自定义测试模式生成器
  • –每个PAM4的分时钟输出
  • –错误注入功能
  • –支持SSPRQ
  • –集成4抽头预加重在模式发生器和CTLE均衡器在误差检测器
  • –能够注入错误和交换数据输入极性
  • –信号质量高,上升时间快,固有抖动低
  • –支持接收器上的眼睛监视功能
  • –误码率可以完全编程,并支持来自其他软件的外部API调用。实验室视图,C#,VEE
  • –可重复的性能和可追踪的标准
