Steligent imBT8171 误码测试仪
  • 产品描述

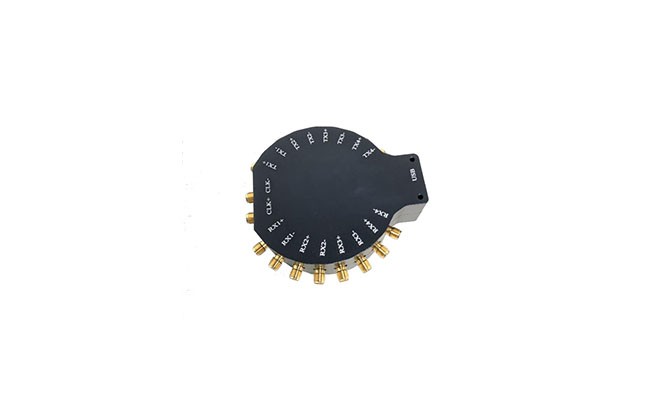

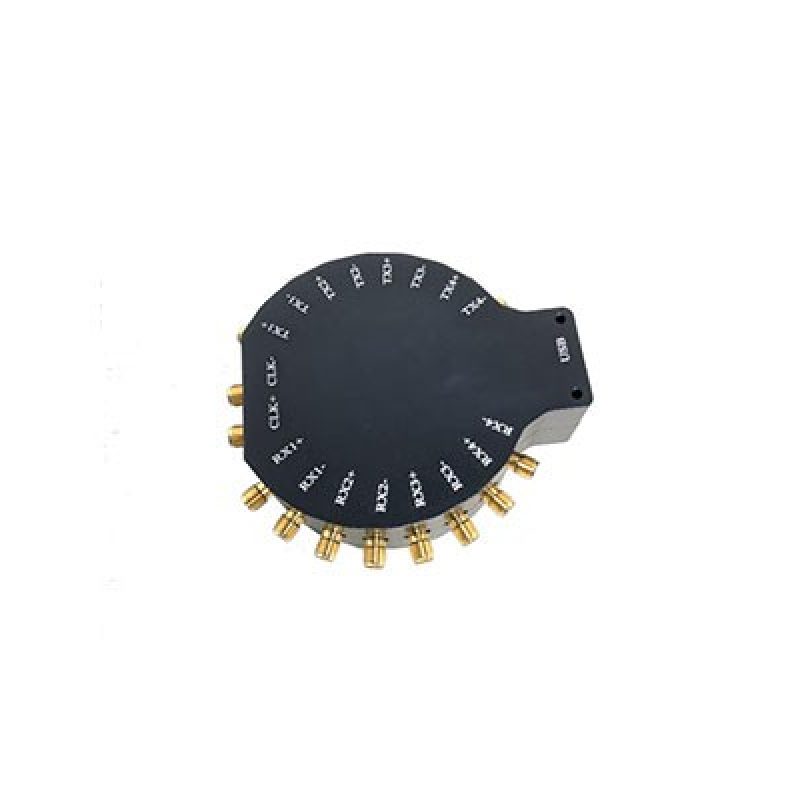

Steligent imBT8171 误码测试仪

imBT8171,误码仪,易于使用,8口,8x32GB/s位误码测试仪(BERT),适用目前100G TOSA/ROSA组件的研发和制造环境以及现场安装。  同时它也是表征串扰敏感性、背板和多车道串行数据系统的完整特征,也是AOC和电光模块生产测试的良好工具。

imBT8171是一个多通道信号完整性测试系统,适用于手动或自动描述多车道串行数据通道或电气和光学设备,其运行速度在9.95Gb/s到32Gb/s之间(它通过可选择的比特率解决所有通用标准速度)。

imBT8171通过USB接口与主机控制器(BU7535)合作,由电脑GUI控制。 该PPRBS输出光N RZ波形,比特率在9.95G~32Gbps以内,可设置数据模式为27 -1,29 -1,215 -1,223 -1,231 -1和一个固定的40位用户定义模式。 该误码测试仪BERT系统由外部计算机通过USB端口控制,具有完整的软件支持、驱动程序和自动化编程指南。

imBT8171集成了一个内部参考时钟、模式发生器、时钟恢复电路和误码率分析仪,在一个紧凑的模块中,以高达32Gb/s的数据速率提供电气和光学接口。

误码仪imBT8171操作系统

 所提供的软件运行在嵌入式触摸屏GUI或Windows7上。 NET v4.0,通过USB2.0接口。

误码仪imBT8171关键特征

  • 四条独立的平行BERT车道;
  • 标准测量率在9.95Gb/s至32Gb/s之间;
  • 独立电压电平调整为4个输出中的每一个,请参阅发电机数据表;
  • 支持所有行业PRBS模式:7、9、15、23、31;
  • 半速率时钟(高速)和分触发器输出(低速);
  • 集成时钟数据恢复;
  • 交换数据输入极性的能力;
  • 通过ML4000机箱快速以太网/USB接口;
  • 信号质量高,上升时间快,本征抖动低;
  • BERT可以完全编程并支持来自其他软件的外部API调用。 实验室视图,C#,VEE;
  • 可重复性能和可跟踪标准;
  • 由嵌入式触摸屏GUI或用户软件控制,运行在由USB接口连接的外部Windows7PC上;

imBT8171目标应用

  • 多车道串行数据通道信号完整性特征;
  • 100GCFP2,CFP4,QS FP28线卡;
  • 100G有源光电缆(AOC),直接连接电缆(DAC);
  • 光电收发器测试;
  • 设计验证测试(DVT)的电信/数据通信,组件,模块和系统;
  • 高速赛德测试与表征;
  • 网络设备的安装和维护试验;
  • 测试光收发器模块(25G SFP+,QS FP28,4X25G CFP2/CFP4)、转发器、衬垫和子系统;
  • 光电元件和器件的测试(TOSA、ROSA、激光器等…);
  • 测试GB/sIC、PCB、电子模块、子系统和系统;
  • 串行总线和高速背板设计;
  • 光传输网络中的安装测试和故障排除;

误码测试仪imBT8171配件

  • 数据表
  • 用户文档(具有编程参考的用户指南)
  • 用户软件,包括离线演示
  • 本地电源线,USB线.
