Steligent mBT5210 多通道25G误码分析仪
  • 产品描述

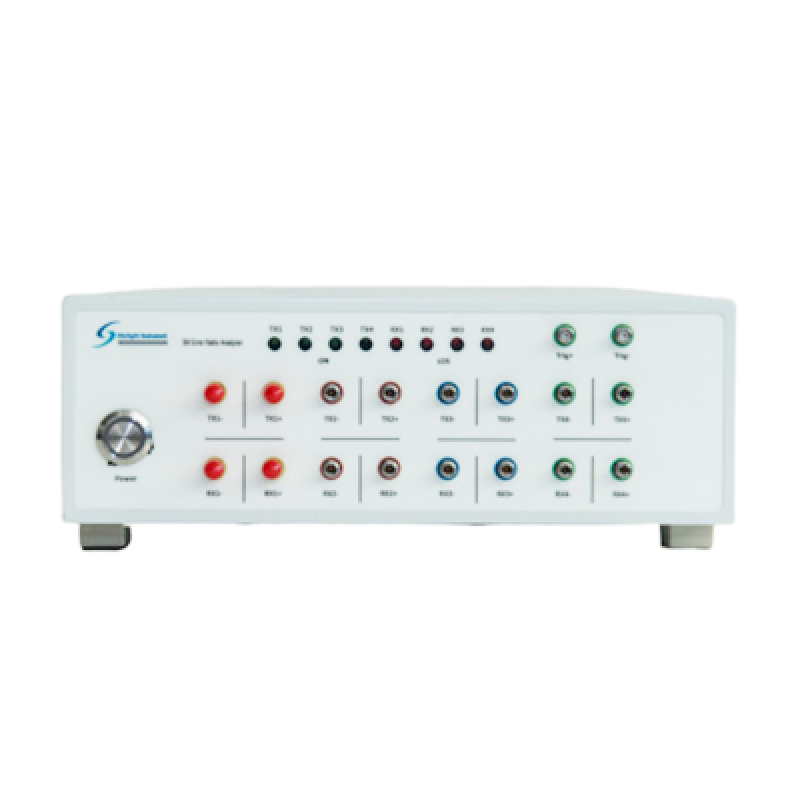

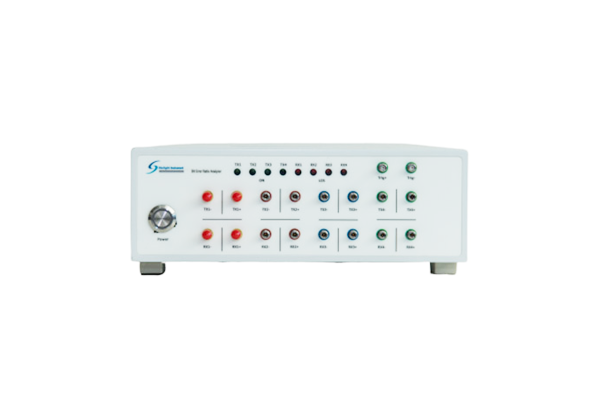

Steligent mBT5210 多通道25G误码分析仪

BT5210是一款高性能、易于使用、4通道、经济高效的4 x 30 Gb/s误码率测试仪(BERT),适用于当前100G TOSA/ROSA组件的研发和制造环境以及现场安装。它充分体现了串扰敏感性、背板和多通道串行数据系统的特性,也是AOC和电光模块生产测试的良好工具。

BT5210在一个紧凑的模块中集成了一个内部参考时钟、一个模式发生器、时钟恢复电路和一个BER分析仪,该模块以高达30GB/s的数据速率提供电气和光学接口。

BT5210配有USB接口。PPRBS输出速率在1G~30gbps之间的NRZ光波形,数据模式可设置为29-1、215-1、223-1、231-1和固定的40位用户自定义模式。BERT系统由外部计算机通过USB端口控制,具有完整的软件支持、驱动程序和自动化编程指南。

标准测量速率介于1Gb/s和30Gb/s之间

4个输出的独立电压电平调整,参考发电机数据输出表

支持所有行业PRBS模式:9、15、23、31

交换数据输入极性的能力

通过ML4000机箱提供快速以太网/USB接口

高信号质量、快速上升时间和低固有抖动

BERT可以完全编程,并支持来自其他软件的外部API调用,例如LabView、C#、VEE

可重复的性能和可追溯到标准

由嵌入式触摸屏GUI或通过USB接口连接的外部Windows 7 PC上运行的用户软件控制

BT5210是一种多通道信号完整性测试系统,适用于手动或自动表征多通道串行数据通道或运行速度介于1Gb/s至30Gb/s之间的电气和光学设备(它通过可选的比特率处理所有常见的标准速度)。

BT5210适用于:

  • 多车道串行数据信道信号完整性特性;
  • 100G CFP2、CFP4、QSFP28线卡;
  • 100G有源光缆(AOC)、直连电缆(DAC);
  • 电光收发器测试;
  • 电信/数据通信、组件、模块和系统的设计验证测试(DVT);
  • 高速SerDes测试和特性描述;
  • 网络设备的安装和维护测试;
  • 测试光收发器模块(25G SFP+、QSFP28、4X25G CFP2/CFP4)、转发器、线卡和子系统;
  • 光电元件和器件(TOSA、ROSA、激光器等)的测试;
  • Gb/s IC、PCB、电子模块、子系统和系统的测试;
  • 串行总线和高速背板设计;
  • 光传输网络中的安装测试和故障排除;
