频谱分析仪的作用以及功能

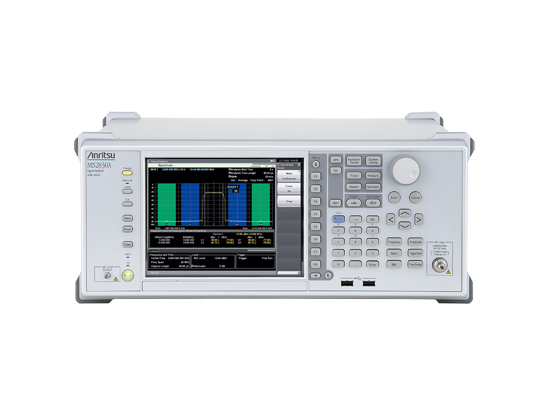

频谱分析仪的面板上布建许多功用操控按键,作为体系功用之调整与操控,体系首要的功用是在频域里显现输入信号的频谱特性。

频谱分析仪的作用以及功能

频谱分析仪依信号处理方式的不同,一般有两种类型;

1.实时频谱分析仪(Real-Time Spectrum Analyzer)与扫瞄调谐频谱分析仪(Sweep-Tuned Spectrum Analyzer)。

2.实时频率分析仪的功用为在同一瞬间显现频域的信号振幅,其作业原理是针对不同的频率信号而有相对应的滤波器与检知器(Detector),再经由同步的多任务扫瞄器将信号传送到CRT 屏幕上,其长处是能显现周期性杂散波(PeriodicRandom Waves)的瞬间反响,其缺点是价昂且功用受限于频宽规模、滤波器的数目与大的多任务交流时刻(Switching Time)。

影响信号反响的重要部份为滤波器频宽,滤波器之特性为高斯滤波器(Gaussian-Shaped Filter),影响的功用就是量测时常见到的解析频宽(RBW, Resolution Bandwidth)。RBW 代表两个不同频率的信号可以被清楚的分辩出来的低频宽差异,两个不同频率的信号频宽如低于频谱分析仪的RBW,此刻该两信号将重迭,难以分辩,较低的RBW 当然有助于不同频率信号的分辩与量测,低的RBW 将滤除较高频率的信号成份,导致信号显现时发生失真,失真值与设定的RBW 密切相关,较高的RBW 当然有助于宽带带信号的侦测,将增加噪声底层值(Noise Floor),下降量测灵敏度,关于侦测低强度的信号易发生阻止,因此恰当的RBW 宽度是正确运用频谱分析仪重要的概念。

常用的频谱分析仪是扫瞄调谐频谱分析仪,其根本结构相似超外差式接收器,作业原理是输入信号经衰减器直接外加到混波器,可调变的本地振动器经与CRT 同步的扫瞄发生器发生随时刻作线性改变的振动频率,经混波器与输入信号混波降频后的中频信号(IF)再扩大、滤波与检波传送到CRT 的垂直方向板,因此在CRT 的纵轴显现信号振幅与频率的对应关系,信号流程架构。频谱分析仪架构犹如时域用处的示波器.

代扫频式频谱分析仪基本工作原理与原始的频谱分析仪工作原理相比,显著的变化是:中频滤波器后进行了AD采样,分辩率带宽滤波、检波、视频滤波均采用数字信号处理的方式实现。由于AD采样之前的硬件结构是通用的超外差接收机结构,而AD采样后仪器具体实现的功能,完全取决于软件程序,因此现代频谱仪具有“软件定义仪器”的特征,只要购买相应选件,频谱仪就可以具有矢量信号分析,各种调制制式的信号解调、调制度分析、通信测量等功能。同时,只要付出很小的代价,购买部分辅助测量硬件,如驻波桥、跟踪源、接收天线等,频谱仪即可完成驻波比测试、组件传输特性测试、场强测试、传输线测试、天线测试等功能。

频谱分析仪的功能大致有以下六种:

1、频率设置。

2、基准电平设置。

3、带宽、扫描时间、触发控制设置。

4、跟踪发生器设置。

5、跟踪控制设置。

6、利用标记功能测量回波损耗(以dB为单位)。

因此频谱分析仪其应用范围可以说是相当广泛了,下面将列举几个方面来作为列举参考。

放大器增益、频率响应与被动组件特性的量测

在有线电视或通信系统使用大量的放大器与分接器(Tap)、接头、同轴电缆等被动组件,组件质量严重影响信号的特性,因此事先的筛选有助于保证信号的质量。工作原理是利用频谱分析仪的追踪产生器,评估待测件(DUT)的频率反应特性,量测的结果可由绘图仪(Plotter)获得书面的数据。量测频率的范围事先一次设定,一次获得其对应的关系曲线,大大减少以前利用示波器及函数产生器依不同频率逐点量测的操作程序。利用频谱分析仪本身追踪产生器(Tracking Generator)的功能,其产生扫瞄信号经 DUT 传送到频谱分析仪的 RF 接收端,由 DUT 的频率响应和短接线的量测响应,相互比较之,亦可得到该 DUT 的介入损失(Insertion Loss),同理,推而广之,将不难得到其它相关组件的频率响应量测(注:任何量测均须先正常化量测系统,以消除量测误差)。

通讯监测

无线通讯因频谱使用的规定,使用高频,经由天线收发信号,使用频谱分析仪配合天线相当容易侦测目前通讯信号的强度与载波的频率,在屏幕上信号源的频率、数量及振幅一览无遗,如使用方向性天线,二组量测设备将能粗估信号源的地区,这也是相关单位取缔非法传送电波(例如非法广播电台等)的主要侦测技术。

特性分析:为了监视某地区 0→1250 MHz 之通讯概况,由量测的频谱分析仪得知在 125 MHz、 380 MHz、 750 MHz、 1200 MHz等频率有人正使用中,根据频谱分析仪显示的信号高度,可判断其对应的输出功率值,另外,依据需要可将频谱分析仪之扫描频宽适当地调整(如缩小),做较精细的选择,以评估该地区干扰信号的状况,此法可做某地区设计通讯电台或各行动通讯系统基地台的参考。由方向性天线的调整量测得高的信号振幅即可依天线的方向性判定信号源的方向,邻近如再有乙组监测装置,两组天线方向的交叉点即为信号源的位置,发射源的位置即可立刻侦知,当然较多组的量测更能准确得到发射源的地点。

有线电视影像信息的量测

有线电视(CATV)顾名思义是以线缆(如同轴电缆或光缆)传送视讯到订户家中的工程,由于科技的发展,为了减少挖马路埋线缆施工的困难及降低成本,已有提议开放微波传送或透过卫星的功能,以 Spot 的方式传送到订户家中,目前美国华纳影片公司已发射具有 150 个频道视讯的卫星以服务北加州附近的民众,显然缆线、微波与卫星传送视讯的方式已并存服务社会大众,让收视户有更多元化的选择。

CATV 系统的主要功能为传送影像节目与数据数据,并保持系统的正常运作,顺序传输 80 ~ 100 个或更多频道视讯以及用户终端数据检索控制信号的适时反应等双向交互式服务的功能。

在 CATV 系统中包括种类繁多的视频信号,例如电压与电流振幅,增益、频率、功率等,其中增益、功率大多以对数值表示之。而 RF 信号的振幅、频率可由一般仪器(如示波器)量测之,信号相位(Phase)则由向量示波器(Vector Scope)量测,所谓向量示波器是具有极稳定之环形时基示波器,它可用以核对两信号间的时间延迟。另外频谱分析仪亦为 CATV 信号量测不可缺少的电子设备。

为确保信号传输的质量,CATV 系统所需量测的项目很多,根据「有线电视系统工程技术管理规则」第四章「工程技术」之规定,列出 CATV系统相关的信号规定与量测类别,方法,简图,所须设备等多项重要的说明。为了适应未来的发展趋势,采用双向交互式分割的 550MHz 或 750MHz

系统,其中 50-550(或 750)MHz 用于下行频带的前向传送,信号内容包括传播的视讯、录像带、卡带等专业节目、教育节目、或其它股市、商务信息(下行频带由头端控制中心到用户的传送方向),5-42MHz 用于反向传送(上行频带,由用户传送到头端控制中心),其内容包括自制节目,沿着干线及分配网络适当的地点,经上行频道送回头端,再由头端传送到适当的下行频道,另外尚包括载波信息及鉴别信号源的数字信号及读表数据、用户收视频道之指示等,42MHz 至 54MHz 作为两者间的保护频带。

用户上行传输的数据信息,信息处理的内容包括终端到控制系统中心之通信,控制系统至终端之通信、控制系统对信息的处理能力、控制系统信息输出入的能力及系统储存的能力,这方面的通信技术大致已相当成熟,如再利用全图场电传文件即可提供用户丰富的数据,配合分层及选址,则可从大量实时检索的数据库中做选择性的订购,但为了能配合家用计算机的普及率,有线电视系统经营者初期以提供单向性的视讯服务较佳,双向性服务的开拓约在用户的家用计算机逐渐普及后实施。
