矢量网络分析仪E5071C按键教程面板中文版对照表

  矢量网络分析仪E5071C面板按钮都是英文,对于部分人来说比较吃力,下面由四川综测科技有限公司为你介绍关于矢量网络分析仪E5071C按键教程相关内容吧。

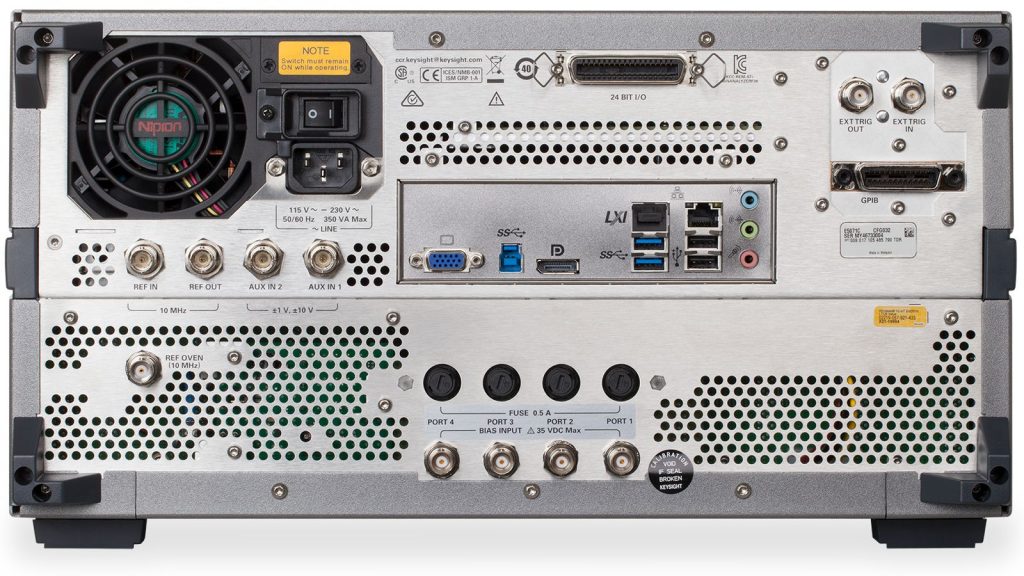

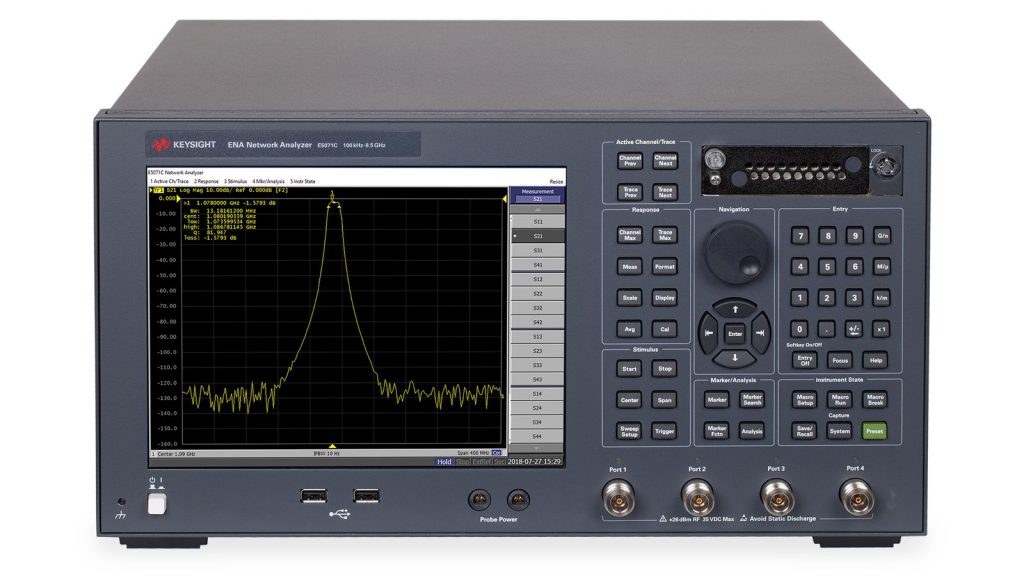

矢量网络分析仪E5071C按键教程面板中文版对照表

  E5071C按键教程一、ACTIVECH/TRACE(活动通道/迹线区):

  1、ChannelPrev:上一个通道

  2、ChannelNext:下一个通道

  3、TracePrev:上一个迹线

  4、TraceNext:下一个迹线

  E5071C按键教程二、RESPONSE(响应区):

  1、Channelmax:通道最大化

  2、Tracemax:迹线最大化

  3、Meas:测量(选择S参数)在工作通道窗口的常规显示和最大化显示之间进行更改。

  4、Format:格式(数据变换和图形格式)

  1)Log mag:对数函数

  2)Phase:相位

  3)SWR:驻波比

  4)Delay:时延

  5、Scale:刻度(每个分度的幅度,参考线的值)

  1)Scale/Div:刻度值

  2)Reference Position:参考位置

  3)Reference Value:参考值

  6、Display Data(Off):显示数据开(关)

  1)Allocate Channels:通道分配

  2)Num of Traces:迹线数

  3)Allocate Traces:迹线分配

  4)Display Data(Off):显示数据开(关)

  5)Frequency:频率

  7、Avg:平均(定义平均、平滑和IF带宽)

  1)Averaging:平均中

  2)IF Bandwidth:中频带宽

  8、Cal:校准(打开/关闭校准和误差校正病更改校准套件的定义)

  1)Calibrate:校准

  2)Ecal:电子校准

  3)Cal Kit:校准件(选择校准件型号)

矢量网络分析仪E5071C按键教程面板中文版对照表

  矢网E5071C按键教程三、激励区(STIMULUS)

  1、Start:开始(扫描范围起始值,即起始点)

  2、Stop:结束(扫描范围结束值,即终止点)

  3、Center:中心(扫描范围中心值,即中心点)

  4、Span:跨距(扫描范围跨距值,即带宽)

  5、Sweep Steup:扫描设置(可以设置信号源功率电平、扫描时间、点数和扫描类型)

  1)Power:功率、电平

  2)Points:点数

  6、Trigger:触发(可以设置触发方式和触发源)

  矢网E5071C按键教程四、标记/分析区(MKR/ANALYSIS)

  1、Marker:标记(即频点)

  1)More Marker:更多的标记

  2)Clear Marker Menu:清除标记目录

  2、Marker Search:标记搜索(即频点搜索,可以知道最大值、最小值、峰值和带有目标值的点)

  1)Max:最大

  2)Min:最小

  3)Tracking:追踪中

  4)Search Range:搜索范围

  3、Marker Fctn:标记功能(可以指定通道中的标记扫描范围和标记耦合,还可以显示迹线上的统计数据)

  4、Anaiysisi:分析(夹具仿真器的解析功能)

  1)Limit Test:界限测试

  2)Ripple Limit:波动界限

  3)Bandwidth Limit:带宽界限

  网络分析仪E5071C五、仪表状态区(INSTR STATE)

  1、Sabe/Recall:保存或打开

  1)Save Sate:保存文件

  2)Recall Sate:打开文件

  3)Recall by File Name:通道文件名打开文件

  2、Sysyem:系统

  1)Dump Screen Image:保存图像

  2)Backlight:背光

  3、Preset:预制(返回到仪表初始状态)

  4、Macro Setup:设置宏程序(以启动VBA编辑器或创建、调用或存储VBA项目)

  5、Macro Run:运行宏程序(执行名为“main”的VBA程序,该程序中有一个名为Module1的VBA模块)

  6、Macro Break:中断宏程序(停止正在执行的VBA程序)

  网络分析仪E5071C六、输入区(ENTRY)

  1、Softkey On/Off,Entry Off:功能键开/关、输入关闭

  2、Focus:聚焦(在浏览区按键和输入区按键操纵的对象中更改选择)

  3、Help:帮助(显示E5071C的联机帮助)

  4、Back Space:返回

  E5071C七、浏览区(NAVIGATION)

  浏览区中的按键和旋钮用语在功能键菜单、表格(极限表、分段表等)或对话框中的选定(加亮)区域中进行浏览,以及通过增加或减少来更改数据输入区域中的数值。

  以上就是关于 矢量网络分析仪E5071C按键教程面板中文版对照表_四川综测科技有限公司 的相关内容,更多关于 E5071C 的内容查看
