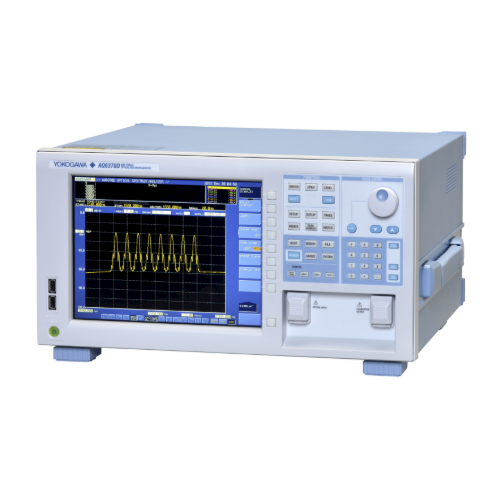

- 产品描述
波长范围：600~1700nm
高波长精度：±0.01nm
高波长分辨率：0.02nm
大动态范围：78dB(典型值)
宽功率量程：+20~-90dBm
快速测量：0.2秒(100nm跨度)
适用于单模和多模光纤
标准版和高性能版
AQ6370D共有2种机型，分别是标准版和高性能版。高性能版可以提供的波长精度更高、动态范围更大。
高波长分辨率： 0.02nm
高波长精度：±0.01nm
- 高性能版：±0.01nm(C波段)
- 标准版：±0.02nm(C+L波段)
| 波长范围 | 标准版(-10) | 高性能版(-20) |
| 1520~1580nm 1580~1620nm 1450~1520nm 全范围 | ±0.02 nm ±0.02nm ±0.04nm ±0.1nm | ±0.01nm ±0.02nm ±0.04nm ±0.1nm |
| 波长范围 | 标准版(-10) | 高性能版(-20) |
| 1520~1580nm 1580~1620nm 1450~1520nm 全范围 | ±0.02 nm ±0.02nm ±0.04nm ±0.1nm | ±0.01nm ±0.02nm ±0.04nm ±0.1nm |

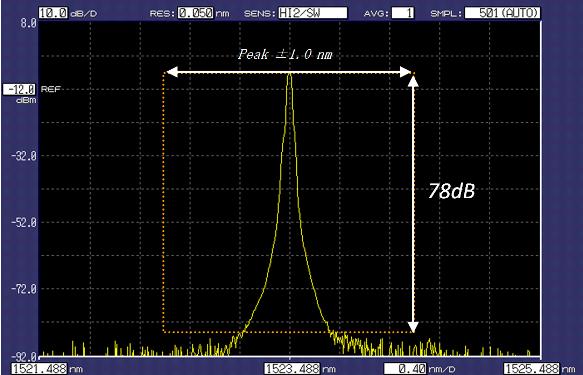

动态范围实例
峰值±1.0nm、分辨率设置0.05nm、
开启大动态测量模式、高性能版
更陡峭的滤波边缘
高性能版AQ6370C也可以实现更大的动态范围，在峰值波长的0.2nm之内。通过单色镜更陡峭的光谱特性，可分离为相近的光谱信号，并进行测量。
| 标准版 (-10) | 高性能版 (-20) | |
| 峰值±0.2nm 峰值±0.1nm | 55 dB 37 dB | 58 dB (典型值60dB) 45 dB(典型值50dB) |
| *分辨率设置：0.02nm |

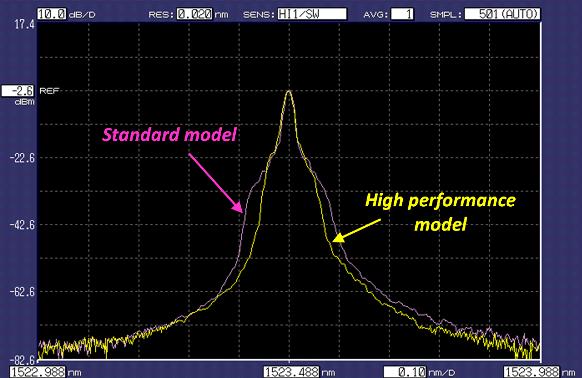

光谱陡峭实例
杂散光：80dB(典型值)
此新规格提供了杂散光功能，从而不需要扫描速度较慢的大动态测量模式。AQ6370C拥有高杂散光率，可以大幅缩短测量时间。
| 标准版 (AQ6370D-10) | 高性能版 (AQ6370D-20) |
| 73dB | 76dB (Typ. 80dB) |
| *分辨率设置：0.1nm |

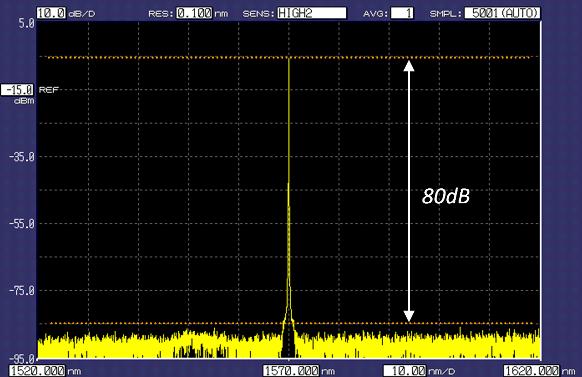

杂散光率实例
关闭大动态模式、分辨率设置0.1nm、高性能版
宽功率量程：+20dBm~-90dBm
AQ6370D可以测量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。
- 改进的功率灵敏度：-85dBm(1000~1300nm)
- 平滑功能 – 降低被测光谱的噪声
- 大动态测量模式 – 输入强光信号后，易产生杂散光，通过减少杂散光的影响，可获得更大的动态范围。
自由空间输入
一台OSA可同时处理多模和单模光纤
- 处理多模光纤时，AQ6370D的低插入损耗有助于保持测量效率。
输入连接器的插入损耗变化小
- 提高了测量重复性。
非物理连接
- 不会损坏连接的光纤。
APC功率补偿
- 使用APC功率补偿功能可以调整由APC连接器的插入损耗所引起的功率偏差。
效率
快速测量：0.2秒/100nm
通过先进的单色镜、更快的电路和降噪技术，AQ6370C可以在0.2秒内完成100nm波长跨度的测量，无论是来自DFB-LD或DWDM的陡谱信号测量，还是宽带光源的低功率信号测量。
快速远程接口(以太网、GP-IB)
宽跨度、高分辨率扫描
在保持高波长分辨率的同时，单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量简单。
操作简单
曲线放大功能
- 通过点击和拖动鼠标可以改变显示条件，如波长和跨度。
- 可以立即放大感兴趣的区域并随意移动。
鼠标&键盘操作
- 前面板操作直观，便于用户使用。
- 鼠标使操作更简单。
- 用键盘可以输入标签和文件名。
简单的数据处理
- USB存储
- USB接口支持大容量移动存储和硬盘存储。
- 512MB内存
- 可保存20,000多个波形数据
- 多曲线一次保存功能
- 可以将7条曲线即刻保存到一个文件中。

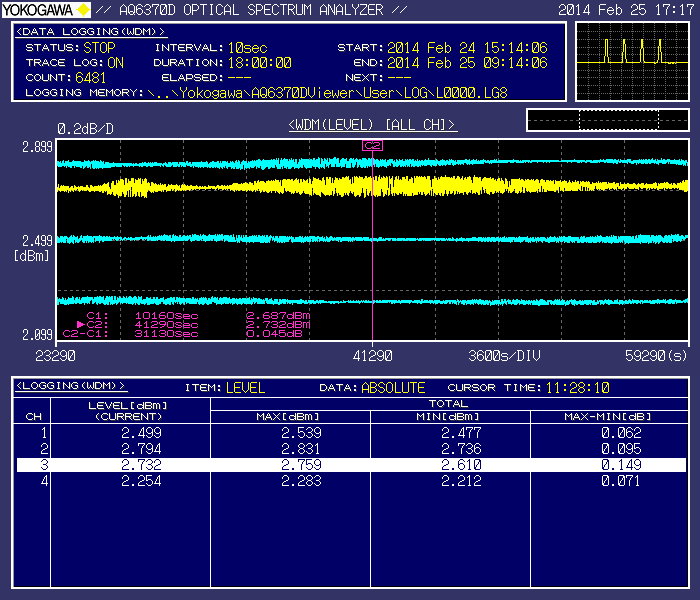

数据记录功能
可以记录WDM分析(OSNR：光信噪比)、分布反馈激光二极管(DFB-LD)分析以及每通道多达10,000个点的多峰值测量(带时间标记)的结果。记录数据可以用表格和图形显示。非常适用于系统和器件的长期稳定性测试和温度循环性测试。并且，还可以将每次测量的光谱保存起来，以备回顾和故障排查之用。

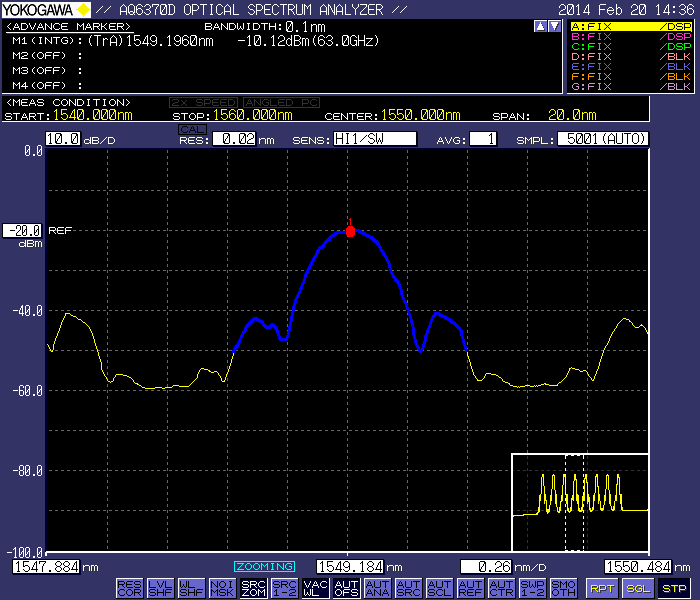

标记功能
通过添加标记，可以得到功率密度和指定光谱的积分功率。通过这项新增功能，无论信号是否被调制过，都可以简单地从信号光谱中得到OSNR值。
门控采样功能
此功能方便了光传输系统的再循环回路测试。通过外部门控信号，AQ6370D可以得到正通过某特定环路的信号的光谱。相比传统的外部触发或扫描功能，它的优势体现在具备更快的速度上。
分辨率校准功能
用外部光源校准噪声等效带宽。通过这项新功能，宽谱光源的功率密度测量。
多种分析功能
7 条独立曲线
- 同时显示多条曲线
- 曲线间运算(两条曲线相减)
- Max/Min保持
13项数据分析功能
具有代表性的光谱分析功能有：
- 谱宽分析
- WDM(OSNR)分析
- WDM-NF(EDFA)分析
- DFB-LD分析
- FP-LD分析
- LED分析
- SMSR分析
- 各种滤波器分析
- 通过宏编程功能，可以自动组合并执行多个分析功能。
构建自动测试系统
- 可构建简单的自动测试系统，无需外部控制器。
- 通过记录用户实际击键和参数选择，可轻松创建测试程序。
快速远程接口
- GP-IB、RS-232和以太网(10/100Base-T)接口
- 通过高速测量、命令处理和数据传输速度，可提高测试系统的测试吞吐量。
- 与SCPI兼容AQ6317仿真模式
- 可使用LabVIEW®驱动程序
易于确保精度
环境条件变化、振东和冲击对光谱分析仪等光学产品的影响将波及光器件，导致光学性能降低。通过标配功能，AQ6370D只要花几分钟就可以获得更高的光学性能，便于快速开始测量。
- 内置波长参考源
- AQ6370D标配波长参考源，可用于波长校准和光轴对准调节。
- 波长校准功能
- 通过内置波长参考源或外部光源可以自动执行校准，确保波长精度。
- 光轴对准调节功能
- 通过内置光源可以自动对准单色镜的光路，以确保仪器的高性能。
AQ6370D的整体性能高，不但适用于光器件的生产和光传输系统，还可以用于研发及其它多种用途。
- 光有源器件
- 激光二极管/光纤激光器/光纤放大器/光收发器
- 光无源器件
- 滤波器/FBG/AWG/WSS/ROADM/光纤
- 光传输设备(DWDM、CWDM)
- 支持应用光子设备的开发
DWDM系统的OSNR测量
光放大器(EDFA)测量
