Steligent BT6206误码仪8通道AOC测试工具
  • 产品描述

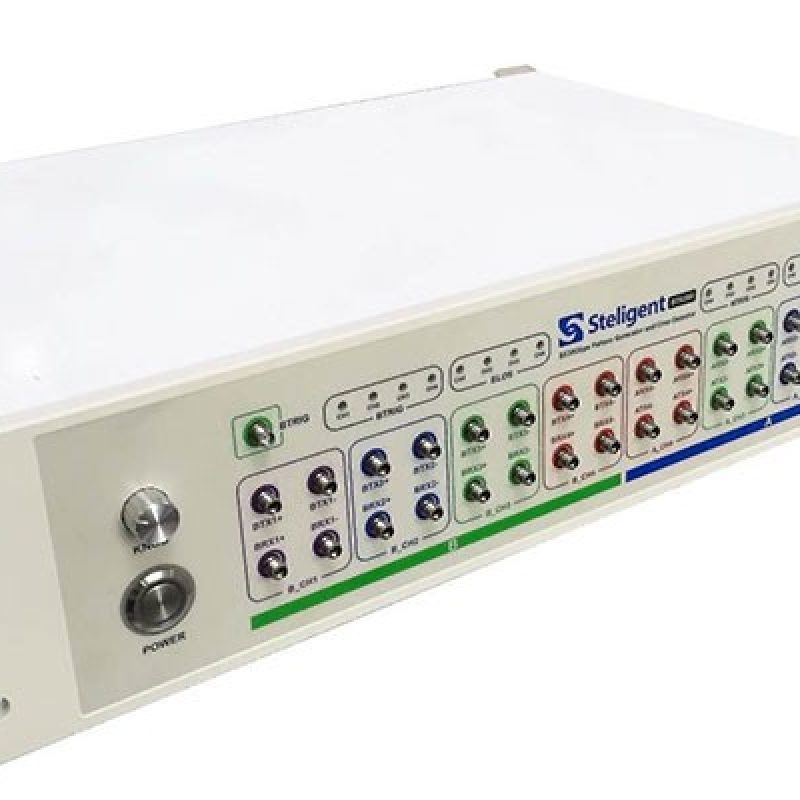

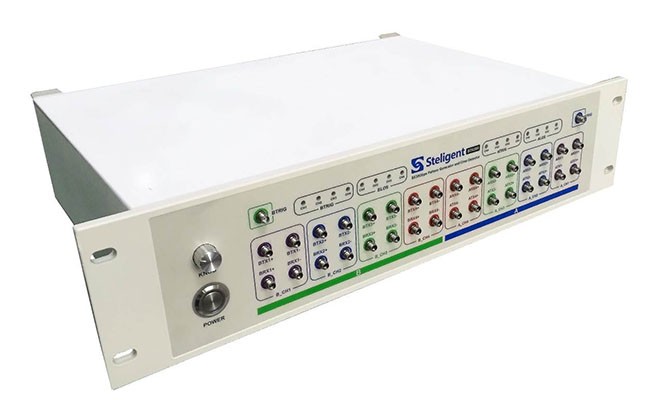

Steligent BT6206误码仪8通道AOC测试工具

STELIGENTBT6206是一款性能卓越、便于应用、8安全通道、经济发展高效率的8x32Gb/s错误差检测仪(BERT),适用当今100GTOSA/ROSA部件的产品研发和生产制造自然环境及其当场安裝。

STELIGENTBT6206是一种多路信号完整性检测系统软件,适用手动式或全自动叙述多路串行通信数据通道或运作速率在9.9Gb/s~32Gb/s中间的电气设备和激光设备(它根据可选择的视频码率解决全部通用性规范速率)。

它集中体现了串扰敏感度、侧板和多路串行通信信息系统的特点,也是AOC和光电控制模块生产制造检测的优良专用工具。

BT6206在一个紧凑型的控制模块中集成化了一个内部参考数字时钟、一个方式产生器、数字时钟恢复电路和一个BER检测仪,该控制模块以达到32Gb/s的数据速率出示电气设备和电子光学插口。

BT6206PPRBS輸出的光NRZ波型的视频码率在9.9~32Gbps中间,可设定的数据信息方式为27-1、29-1,215-1223-123231-1,波形和固定不动的40位客户界定方式。

BERT系统软件由外界电子计算机根据USB端口号操纵,具备详细的手机软件适用、驱动软件和自动化编程手册。

  • 四个独立的并行BERT通道;
  • 标准测量速率在9.9Gb / s和32Gb / s之间;
  • 4个输出中每个输出的独立电压电平调整,请参考“发电机数据输出”表;
  • 支持所有行业PRBS模式:7、9、15、23、31;
  • 半速率时钟(高速)和分频触发输出(低速);
  • 集成时钟数据恢复;
  • 交换数据输入极性的能力;
  • 通过ML4000机箱的快速以太网/ USB接口;
  • 信号质量高,上升时间快,固有抖动低;
  • BERT可以进行完全编程,并支持从其他软件(例如LabView,C#,VEE)进行的外部API调用;
  • 性能可重复,可追溯至标准;
  • 由嵌入式触摸屏GUI或由通过USB接口连接的外部Windows 7 PC上运行的用户软件控制;

 STELIGENT BT6206是一款多通道信号完整性测试系统,非常适合手动或自动表征以9.9Gb / s〜32Gb / s的速度运行的多通道串行数据通道或电气和光学设备(可通过可选功能满足所有常见标准速度)比特率)。 目标应用

  • 多通道串行数据通道信号完整性特性;
  • 100G CFP2,CFP4,QSFP28线卡;
  • 100G有源光缆(AOC),直接连接电缆(DAC);
  • 电光收发器测试;
  • 电信/数据通信,组件,模块和系统的设计验证测试(DVT);
  • 高速SerDes测试与表征;
  • 网络设备的安装和维护测试;
  • 测试光收发器模块(25G SFP +,QSFP28、4X25G CFP2 / CFP4),转发器,线卡和子系统;
  • 测试光电组件和设备(TOSA,ROSA,激光器等);
  • Gb / s IC,PCB,电子模块,子系统和系统的测试;
  • 串行总线和高速背板设计;
  • 光传输网络中的安装测试和故障排除;

系统规格数据速率Steligent BT6206可以通过9.9Gb / s〜32Gb / s之间的可选比特率来满足所有常见的标准速度。可以定制添加此范围内的任何数据速率。 操作系统所提供的软件通过USB 2.0接口在带有.NET v2.0的Windows 7上运行。
