WT300E的宽量程和增强性能，可以让客户使用一个功率计就能完成对逆变器从低频到高频的所有测试应用。
快速显示和数据更新率：
WT300E系列拥有快速显示和100ms的数据更新率，可 为用户缩短测试过程的工时。所有输入量程的基本测量精度保持一致，读数的0.1% + 量程的0.05%(50/60Hz)DC 读数的0.1% rdg +量程的0.2%。
同时测量所有参数:
U/I/P/Freq/Integ(+/-)/谐波组件/ THD 100ms 周期。
WT300E系列不但可以测量所有交直流参数，也可以在没有改变测量模式的情况下同时执行谐波测量和积分测量。WTViewerFreePlus软件可用于监视和保存所有这些参数数据，可达200个。

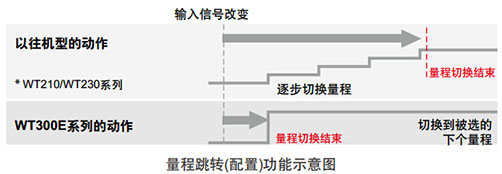

指定量程间的自动量程功能
自动量程功能可用于在指定量程间自动选择/切换量程。这样既可以减少量程切换次数，也可以提高测试效率。
积分测量时的自动量程功能
通常，当功率计在积分模式下测量功耗和待机功率时，需要将测量量程固定。但是，如果输入电压或电流超过被选量程的大值，测量结果将出错，并且需要以高量程执行重复测试。WT300E系列可以在积分模式下快速地自动切换量程，这不但可省去上述重复测试的麻烦，还可保证积分的连续性和准确度。该功能不但可以测量正负瓦时，还可以测量安时以及DC电流。
频率带宽： DC 0.1Hz 至 100 kHz (WT310E: 频率超过30kHz时电流6A；WT310EH: 频率是20kHz 电流40A).
直接输入： 直接输入值 600V 和 20A, 或者 40A (WT310EH). WT310E系列的宽电流量程，可以满足客户低至50 micro-Amps高至40Arms (WT310EH)的电流测量需求。
WT310/WT330的增强点
WT210/WT230的不同点
| WT300E系列 | WT300系列 | WT210/WT230 | ||
| 基本功率精度 (50/60 Hz) | 读数的0.1% + 量程的0.05% | 读数的0.1% + 量程的0.1% | 读数的0.1% + 量程的0.1% | |
| 功率因数的影响 | 当功率因数 (λ)= 0 (S: 视在功率) 4 5 Hz ≤ f ≤ 66 Hz：S的±0.1% | 当功率因数 (λ)= 0 (S: 视在功率) 4 5 Hz ≤ f ≤ 66 Hz：S的±0.2% | 当功率因数 (λ)= 0 (S: 视在功率) 4 5 Hz ≤ f ≤ 66 Hz：S的±0.2% | |
| 频率带宽 | DC, 0.1 Hz ~ 100 kHz (WT310EH DC, 0.1 Hz ~ 20 kHz) | DC, 0.5 Hz ~ 100 kHz (WT310H DC, 0.1 Hz to 20 kHz) | DC, 0.5 Hz ~ 100 kHz | |
| 直接输入电流量程 | WT310E: 12个量程/5 mA ~ 20 A, WT310EH: 6个量程/1 ~ 40 A WT332E/WT333E: 6个量程/0.5 ~ 20A | WT310: 12个量程/5 mA ~20 A, WT310HC: 6 个量程/1 ~ 40 A WT332/WT333: 6 个量程/0.5 ~ 20A | WT210: 12 个量程/5 mA ~20 A, WT230-2ch/WT230-3ch: 6 个量程/0.5 ~ 20A | |
| 外部电流输入 | EX1:2.5/5/10[V] EX2:50m / 100m / 200m / 500m / 1 / 2[V](选件) | EX1:2.5/5/10[V] EX2:50m / 100m / 200m / 500m / 1 / 2[V](选件) | EX1: 2.5/5/10[V] EX2:50m / 100m / 200m / 500m / 1 / 2[V](选件) | |
| 电压和电流的有效输入范围的 扩大(CF=6A) | 2% ~ 260%*1 | 否 | 否 | |
| 电压和电流的显示范围的 扩大(CF=6A) | 2% ~ 260%*2 | 否 | 否 | |
| 同时测量 RMS, 电压MEAN & DC | 是*3 | 是*3 | 否 | |
| 频率测量 | 2 通道 (电压 & 电流) | 2 通道 (电压 & 电流) | 被选电压或电流 (1个) | |
| 显示项目数 | 4 项 | 4 项 | 3 项 | |
| 采样率 | 约 100 kS/s | 约 100 kS/s | 约 50 kS/s | |
| 数据更新率 | 100m/250m/500m/1/2/5/10/20 s, 自动 | 100m/250m/500m/1/2/5 s | 100m/250m/500m/1/2/5 s | |
| 谐波测量 | 是 (可选,/G5) | 是 (可选,/G5) | 是 (可选,/HRM) | |
| 设置THD分析次数 | 是 (可选, 1 ~ 50次) | 是 (可选, 1 ~ 50th) | 否 | |
| 积分的自动量程 | 是 | 是 | 否 | |
| 通信接口 | USB | 是 | 是 | 否 |
| GP-IB | 是 GP-IB 或 RS-232 | 是 GP-IB 或 RS-232 | 否 | |
| RS-232 | 是 GP-IB 或 RS-232 | 是 GP-IB 或 RS-232 | 是 (选件) GP-IB 或 RS-232C | |
| 以太网 | 是 (可选) | 是 (可选) | 是 (可选) GP-IB 或 RS-232C | |
| Modbus/TCP (以太网) | 是 (可选,/C7) | 否 | 否 | |
| GP-IB 是否符合IEEE标准 | IEEE488.2 | IEEE488.2 | IEEE488.1 或 IEEE488.2 | |
| 比较器功能 | 是 | 是 | 是 | |
| Viewer软件 (获取设置与数据) | 免费 (附带) | 免费 (附带) | 免费(下载) |
*1: WT310EH的输入量程是2%~260%(20A量程只可达到200%)
*2: WT310EH的输入量程是2%~280%(20A量程只可达到220%)
*3: WTViewerFreePlus PC软件可以同时测量数据，而与模式无关。
*: 与旧型号WT200系列的命令兼容模式(仅支持IEEE488.2)在该模式下，除存储功能(调回)和比较功能以外，WT300E系列和WT300系列的操作与WT200系列相同。
*: Modbus/TCP通信需要安装/C7以太网选件。
